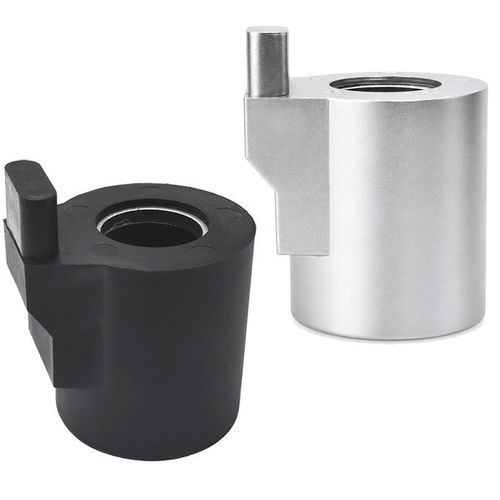

Bobine magnétique WL4751

électromagnétiqued'isolationAC

Aperçu du produit
Une bobine d'électrovanne convertit l'énergie électrique en force magnétique pour actionner une électrovanne. Lors de l'alimentation de l'enroulement, un champ magnétique est généré qui déplace le tiroir ou la tige du clapet pour ouvrir, fermer ou réguler l'écoulement de fluides et de gaz. Les bobines d'électrovanne sont utilisées dans les systèmes pneumatiques, hydrauliques, d'eau, de gaz, médicaux, automobiles et d'automatisation industrielle. Disponibles en versions AC ou DC avec plusieurs tensions, puissances, classes d'isolement et niveaux de protection. Un choix adapté garantit une efficacité opérationnelle, une réponse rapide et une longue durée de vie de l'ensemble vanne.

Comment fonctionne une bobine d'électrovanne ?

• La bobine est enroulée en fil de cuivre isolé autour d'un noyau magnétique.
• Lorsque la bobine est alimentée, le courant crée un champ magnétique.
• Le champ magnétique attire le plongeur métallique ou l'armature, déplaçant sa position à l'intérieur du corps de la vanne.
• Le déplacement du plongeur ouvre ou ferme le passage du fluide ou régule le débit dans la vanne.
• Lorsque l'alimentation est coupée, le champ magnétique s'effondre et un ressort ou une force opposée ramène le plongeur en position de repos.

Facteurs de conception et de performance clés

• Nombre de spires de la bobine
• Diamètre et qualité du fil de cuivre
• Tension d'entrée et niveau de courant
• Qualité des matériaux magnétiques et conception du circuit magnétique
• Conception de l'entrefer
• Température de fonctionnement et conditions environnementales
• Classe d'isolement et niveau de protection

Caractéristiques de base
Les bobines industrielles d'électrovanne sont des actionneurs électromagnétiques conçus pour commander l'ouverture des vannes via des signaux électriques. Elles existent en versions AC et DC avec différentes tensions nominales, options de puissance, classes d'isolement et protections. Caractéristiques typiques: force magnétique stable, réponse rapide, faible consommation et grande durabilité. Les bobines utilisent du fil de cuivre, des techniques d'enroulement précises et un contrôle qualité strict. Des conceptions personnalisées sont disponibles pour s'adapter au diamètre du tube de vanne, à l'environnement d'exploitation et aux exigences de performance.

Fiche technique (tableau)
Brand: Weilong Technology
Model Number: WL4751
Rated Voltage: DC or AC available
Rated Power (W): Custom
Service Life: 100 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Copper Coil
Lead Wire Length (mm): 200
Install Style: TBD
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: F (155 Degree)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Materials (compliance): RoHS Compliance
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 500000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Brève description
La bobine d'électrovanne est le composant électromagnétique généralement monté autour du tube de vanne; alimentée, elle génère une force magnétique pour entraîner un plongeur interne et permettre l'ouverture, la fermeture ou la régulation des passages de fluide. Les bobines industrielles sont conçues pour un fonctionnement en continu et peuvent être personnalisées en tension AC/DC, puissances et dimensions.

Applications industrielles
Utilisée largement en automatisation industrielle (cylindres pneumatiques, robots, machines de production), équipements hydrauliques (engins de chantier, injection plastique), traitement des eaux et systèmes de contrôle des fluides, dispositifs médicaux (concentrateurs d'oxygène, équipements de diagnostic et de laboratoire) et systèmes automobiles (carburant, transmission, freinage, contrôle des émissions).

Avantages / Inconvénients

• Avantages: réponse rapide, commande électrique simple, encombrement réduit, commutation fiable, personnalisation possible (tension, taille, puissance, protection environnementale).
• Inconvénients: risque de surchauffe si la conception thermique est insuffisante; nécessite un appairage correct de la tension; offre généralement une commande tout-ou-rien plutôt qu'un contrôle proportionnel précis sans électronique additionnelle.

Dépannage - problèmes courants

• Bobine inopérante: vérifier la tension d'alimentation, le câblage et l'intégrité de l'enroulement.
• Force magnétique faible: contrôler le niveau de tension, la spécification de la bobine, les éléments magnétiques et l'entrefer.
• Surchauffe: peut être due à une surtension, un fonctionnement continu au-delà du cycle autorisé ou une dissipation thermique insuffisante.
• Fonctionnement lent de la vanne: risque de frottement mécanique, contamination ou force électromagnétique insuffisante.
• Défauts de court-circuit: détérioration de l'isolant, infiltration d'humidité ou températures élevées peuvent provoquer des courts-circuits.

Caractéristiques techniques / spécifications

• Brand: Weilong Technology
• Model: WL4751
• Tension nominale: DC ou AC (options)
• Puissance nominale: personnalisée (selon application)
• Résistance DC: 134 Ω
• Durée de vie: ~100 000 cycles
• Classe d'isolement: F (jusqu'à 155°C)
• Plage de température de fonctionnement: -10°C à 100°C
• Cycle de service: 1–100%
• Longueur du fil conducteur: 200 mm
• Tolérance des dimensions: ±0,1 mm
• Indice d'étanchéité: aucun (standard)
• Test Hi-Pot: AC 600V 50/60Hz, 1 s
• Certifications: CE, RoHS, ISO9001
• Matériaux: bobine en cuivre; conforme RoHS
• MOQ: 1000 pcs; Capacité d'approvisionnement: 500000 pcs/semaine
• Délais de livraison typiques: 30 jours; Port de chargement: Shenzhen
• Conditions de paiement: TT ou LC à vue; Garantie: 1 an
