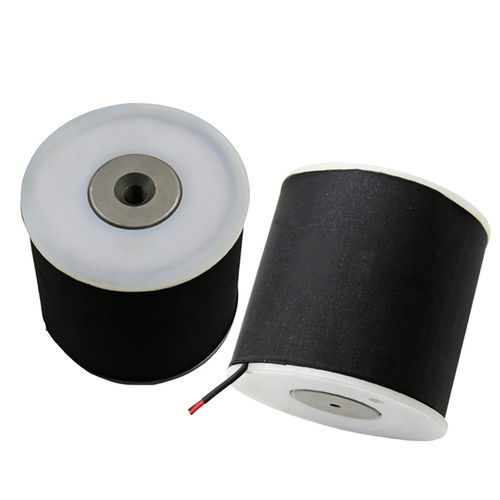

Bobine électromagnétique WL8580

AC230 Vindustrielle

Présentation
La bobine bobbin AC WL8580 est conçue pour les systèmes de vannes électromagnétiques industrielles, les actionneurs pneumatiques, les relais et autres actionneurs électromagnétiques. Elle intègre un enroulement cuivre de précision, une isolation classe F et une construction visant une force magnétique stable, des commutations prévisibles et une intégration OEM.

Points clés

• Enroulement cuivre de précision et isolation électrique classe F
• Génération d'une force magnétique stable et uniforme pour une action fiable
• Disponible en plusieurs tensions AC (110 V, 230 V) et personnalisable selon les besoins OEM
• Conçue pour des cycles industriels avec une longue durée de vie

Fonctionnement (bobine bobbin AC)

• Une tension AC est appliquée à l'enroulement
• Le courant dans le fil de cuivre génère un champ magnétique
• Le champ magnétique attire le plongeur ferromagnétique produisant un déplacement linéaire
• Le déplacement du plongeur assure l'actionnement de la vanne ou de l'interrupteur
• Un ressort de rappel remet le plongeur en position lorsque l'alimentation est coupée
• Des anneaux d'ombrage peuvent être utilisés pour réduire la variation de couple aux passages par zéro du courant alternatif

Applications

• Vannes électromagnétiques pour le contrôle des fluides et des gaz
• Actionnement de vannes pneumatiques et hydrauliques et automatisation
• Relais, contacteurs et dispositifs de commutation industriels
• Actionneurs de volets HVAC et automatismes de vannes pour traitement d'eau
• Systèmes d'irrigation agricoles, distributeurs automatiques, intégration textile et dispositifs médicaux

Avantages

• Conception simple et reproductible adaptée à la production de masse
• Force magnétique élevée et réponse de commutation rapide
• Longue durée de vie opérationnelle avec peu d'entretien
• Large plage de tensions et options de personnalisation OEM

Considérations de conception

• La génération de chaleur en fonctionnement continu nécessite une gestion thermique
• Possible bruit audible en fonctionnement AC
• La force magnétique dépend de la tension et de la fréquence d'alimentation
• La sélection correcte de la tension et du cycle de service est critique pour éviter des défaillances prématurées

Dépannage

• Pas d'actionnement : vérifier l'alimentation, le câblage et la résistance de la bobine
• Surchauffe : contrôler la tension de fonctionnement, le cycle de service et le refroidissement
• Actionnement faible : inspecter la tension d'alimentation, le jeu d'armature et l'état du plongeur
• Bruit/vibrations : vérifier les anneaux d'ombrage, l'ajustement du plongeur et la stabilité du montage
• Fonctionnement intermittent ou brûlure : vérifier les surtensions, l'état de l'isolation et l'intégrité des connexions

Fiche technique (données clés)
Brand: Weilong Technology
Model: WL8580
Rated Voltage: AC 110V, 230V
Rated Power (W): 1000–1500 W
Service Life: 100,000 cycles
Certifications: CE, RoHS, ISO9001
Material: Copper coil
Lead Wire Length: 200 mm
Install Style: TBD
Dimension Tolerance: +/- 0.1 mm
Waterproof: None
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100%
RoHS Compliance: Yes
Payment Terms: TT or LC at sight
Sample Order: Yes
Warranty: 1 year
MOQ: 1000 pcs
Supply Ability: 500,000 pcs/week
Delivery Time: 30 days
Port of Loading: Shenzhen

Caractéristiques techniques

• Brand: Weilong Technology
• Model: WL8580
• Rated Voltage: AC 110V, 230V
• Rated Power: 1000–1500 W
• DC Resistance: 134 Ω
• Insulation Class: F (155°C)
• Hi-Pot: AC 600V 50/60Hz for 1 s
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Lead Wire Length: 200 mm
• Service Life: ~100,000 cycles
• Certifications: CE, RoHS, ISO9001
• MOQ: 1000 pcs
• Supply Ability: 500,000 pcs/week
• Warranty: 1 year
