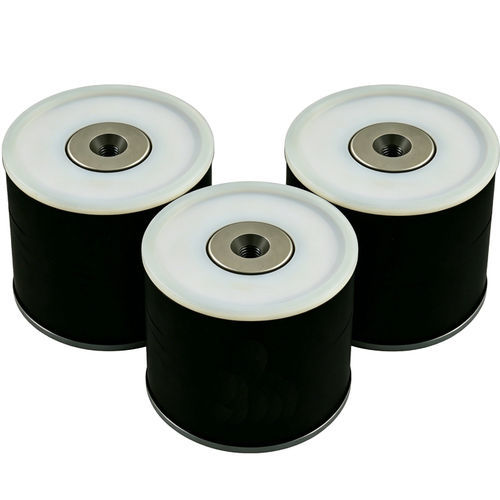

Bobine électromagnétique WL8580

230 VACpour solénoïde

Aperçu du produit

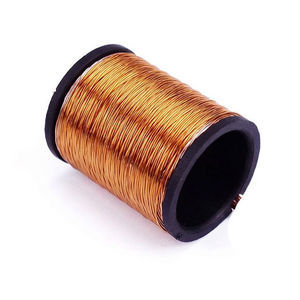

La bobine bobbin AC WL8580 est une bobine électromagnétique bobinée avec précision, conçue pour les électrovannes et actionneurs alimentés en courant alternatif. Réalisée avec un enroulement en cuivre et une isolation de classe F, elle délivre une force magnétique stable et des performances de commutation prévisibles. Disponible en plusieurs tensions et options de personnalisation pour l'intégration OEM en milieu industriel.

Caractéristiques du produit

• Enroulement en cuivre bobiné avec précision pour une conversion électromagnétique efficace.
• Isolation de classe F (155°C) pour une tolérance thermique élevée.
• Force magnétique uniforme optimisée pour électrovannes et actionneurs.
• Plusieurs tensions et conceptions personnalisables pour intégration OEM.
• Fils de connexion et tolérances dimensionnelles adaptés aux lignes d'assemblage.

Fiche technique produit
Brand: Weilong Technology
Model Number: WL8580
Rated Voltage: AC 110V, 230V
Rated Power (W): 1000–1500 W
Service Life: 100,000 cycles
Certification: CE, RoHS, ISO9001
Material: Copper coil
Lead Wire Length (mm): 200
Install Style: TBD
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100%
Materials: RoHS Compliance
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 500,000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Comment fonctionne une bobine bobbin (AC) ?

• Le courant alternatif est appliqué à l'enroulement de la bobine.
• Le courant circule dans le fil de cuivre et génère un champ magnétique.
• Le champ magnétique attire le noyau ou la tige ferromagnétique (plunger).
• Le déplacement mécanique du noyau provoque l'actionnement.
• Lorsque l'alimentation est coupée, un ressort ramène le noyau à sa position initiale.
• Des anneaux d'ombrage (shading rings) sont souvent utilisés pour maintenir l'attraction au passage par zéro du courant.

Principales caractéristiques des bobines bobbin AC

• Design électromagnétique robuste avec force magnétique uniforme.
• Conversion électromagnétique efficace et système d'isolation fiable.
• Temps de réponse rapide et performances de commutation durables.
• Format compact pour montage à l'intérieur de vannes et actionneurs.
• Disponible en plusieurs tensions et variantes OEM.

Applications industrielles

• Électrovannes pour régulation de fluides et gaz en systèmes pneumatiques et hydrauliques.
• Actionneurs et relais dans les systèmes de contrôle industriel et d'automatisation.
• Contrôle de vannes et volets pour HVAC.
• Systèmes de traitement d'eau et vannes de process automatisées.
• Équipements d'irrigation agricole, distributeurs automatiques, dispositifs médicaux, machines d'emballage et manutention.

Avantages et inconvénients
Avantages

• Conception simple et réparable adaptée à la production de masse.
• Coût de production faible avec possibilités de personnalisation OEM.
• Haute force magnétique par unité de volume pour un actionnement fiable.
• Longue durée de vie opérationnelle dans les cycles spécifiés.
• Faible maintenance et réponse de commutation rapide.

Inconvénients

• Dégagement de chaleur en fonctionnement continu nécessitant une gestion thermique.
• Possible bruit audible en fonctionnement AC.
• La force magnétique est sensible aux variations de tension d'alimentation.
• Consommation d'énergie plus élevée que certaines conceptions à courant continu.
• Performances affectées aux températures extrêmes ou en cas d'application de tension incorrecte.

Guide de dépannage (sélection)

• Pas d'alimentation : vérifier la source, les connexions et mesurer la résistance de la bobine.
• Surchauffe : vérifier la tension d'utilisation, le cycle de service, le refroidissement et la présence de courts-circuits dans l'enroulement.
• Actionnement faible : vérifier l'alimentation, la position de l'armature, l'entrefer et l'usure des pièces magnétiques.
• Bruits/vibrations : contrôler les anneaux d'ombrage, l'ajustement du noyau et la stabilité du montage.
• Grillage de la bobine : inspecter les surcharges de tension, l'état de l'isolation et la consommation de courant.
• Fonctionnement intermittent : vérifier bornes, connexions et stabilité de l'alimentation.

Caractéristiques / spécifications techniques

• Brand: Weilong Technology
• Model Number: WL8580
• Rated Voltage: AC 110V, 230V
• Rated Power: 1000–1500 W
• Service Life: 100,000 cycles
• Certifications: CE, RoHS, ISO9001
• Material: Copper coil
• Lead Wire Length: 200 mm
• Tolerance of Dimension: +/- 0.1 mm
• Insulation Class: F (155°C)
• Hi-Pot Test: AC 600V 50/60Hz 1 s
• DC Resistance: 134 Ω
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• MOQ: 1000 pcs
• Supply Ability: 500,000 pcs per week
• Delivery Time: 30 days
