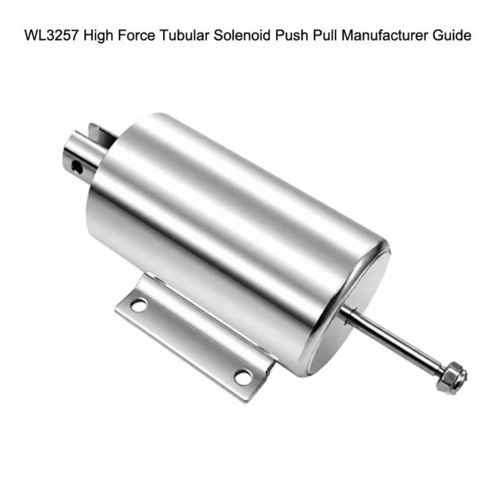

Électro-aimant pour électrovanne WL3257

de maintienlinéairede verrouillage

Aperçu produit
Le solénoïde tubulaire poussoir-tireur WL3257 est un actionneur linéaire électromagnétique compact conçu pour l'automatisation industrielle. Sa structure cylindrique optimise le circuit magnétique pour fournir une forte densité de force dans un encombrement réduit. Disponible en configurations poussoir, tireur ou push-pull avec course, tension et force configurables pour l'intégration dans des machines et systèmes de contrôle.

Fonctionnement

• Entrée électrique : tension continue appliquée à la bobine en cuivre.
• Génération du champ magnétique : le courant dans la bobine crée un champ autour du noyau en fer.
• Déplacement du plongeur : le champ magnétique entraîne le plongeur à l'intérieur du corps tubulaire.
• Sortie mécanique : le déplacement linéaire du plongeur produit une force de poussée ou de traction sur la charge.
• Retour : ressort interne ou mécanisme externe ramène le plongeur hors tension.
• La force de sortie dépend du nombre de spires, du courant, du matériau magnétique, de l'entrefer, de la course et du design mécanique.

Caractéristiques principales

• Haute densité de force avec contrôle précis de la course.
• Boîtier cylindrique pour une efficacité magnétique améliorée et une friction réduite.
• Dimensions compactes pour des espaces d'installation restreints.
• Tension, course, niveau de force et types de fixation personnalisables.
• Fabrication par usinage CNC, estampage de précision, bobinage automatique et tests automatisés pour assurer la constance.

Applications

• Automatisation industrielle et commande de machines : positionnement, alimentation et tri.
• Robotique : verrouillage, déclenchement, préhension et positionnement.
• Actionnement de vannes pour fluides, gaz et commandes pneumatiques.
• Équipements médicaux, pompes, machines d'essai et automatisation de laboratoire.
• Sécurité : serrures électroniques et systèmes de contrôle d'accès.
• Distributeurs automatiques, machines agricoles, systèmes automobiles, bureautique et équipements OEM.

Caractéristiques / spécifications techniques

• Brand: Weilong Technology
• Model Number: WL3257
• Tension nominale (V) : DC 12 V, 24 V, 48 V, 60 V
• Puissance nominale (W) : 20-10 W
• Type de fonctionnement : Tubulaire poussoir-tireur
• Force de maintien (N) : 1-20 N
• Course (mm) : 2-10 mm
• Temps de réarmement (s) : 0.3
• Durée de vie : 300 000 cycles
• Certifications : CE, RoHS, ISO9001
• Matériau : boîtier en acier au carbone avec revêtement zingué
• Connecteur d'alimentation : prise DC
• Style d'installation : vis et capuchon réglables
• Tolérance dimensionnelle : ±0,1 mm
• Étanchéité : Aucune
• Classe d'isolation : F
• Test Hi-Pot : AC 600 V 50/60 Hz 2 s
• Force de maintien sans excitation : 0
• Température de fonctionnement : -10°C à 100°C
• Cycle de service : 1–100%
• Profondeur de filetage (mm) : 3–5 mm
• Condition de paiement : TT ou LC à vue
• Commande d'échantillon : Oui
• Garantie : 1 an
• MOQ : 1000 pcs
• Capacité d'approvisionnement : 5000 pcs/semaine
• Délai de livraison : 30 jours
• Port de chargement : Shenzhen
