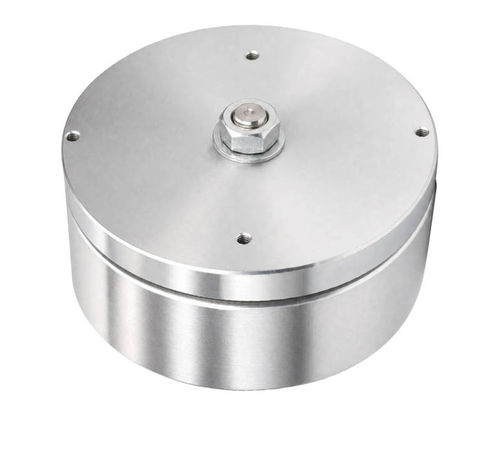

Électrovanne à commande directe WL 10938

hydrauliquepour produits chimiquescompacte

Présentation
Le solénoïde pour électrovanne de dosage WL10938 de Weilong Technology est un actionneur électromagnétique de précision destiné au contrôle du débit, du dosage et du positionnement des vannes dans les installations industrielles. Disponible en 12 V CC et 38 V CC, il propose des options de course, de force et de cycle adaptées à l'intégration automatisée.

Fonctionnement
La bobine génère un champ magnétique lorsqu'elle est alimentée, entraînant le déplacement d'un piston qui actionne mécaniquement la vanne de dosage. La modulation de la tension, du courant ou des impulsions permet d'obtenir une position de vanne précise pour contrôler débit, volume dosé ou pression, avec un déplacement linéaire répétable.

Caractéristiques principales

• Contrôle précis du débit et dosage répétable
• Réponse rapide et actionnement stable
• Boîtier en acier au carbone avec revêtement zingué, format compact
• Configurations : 12/38 V CC, course 3–10 mm, force 1–60 N
• Température de fonctionnement : -10 °C à 100 °C ; cycle d'utilisation 1–100%
• Compatibilité avec automates et systèmes d'automatisation

Applications

• Dosage de produits chimiques et injection d'additifs
• Automatisation industrielle : distributeurs, lignes de remplissage et production
• Régulation de flux hydraulique et de liquides de refroidissement
• Dispensation liquide en laboratoire et équipements médicaux (selon spécifications)
• Machines agricoles pour répartition d'engrais/pesticides
• Systèmes automobiles et gestion de fluides spécifiques

Avantages

• Grande précision de dosage et bonne répétabilité
• Faible consommation grâce à une bobine optimisée
• Longue durée d'utilisation si opéré dans les limites spécifiées
• Intégration facilitée dans des systèmes automatisés

Limites et précautions

• Coût supérieur aux solénoïdes ON/OFF standards en raison de la conception de précision
• Exige un contrôle électrique adapté et un dimensionnement du cycle d'utilisation pour éviter la surchauffe
• Sensible à la contamination du fluide — filtrage et maintenance recommandés
• Applications sollicitant des forces ou courses importantes peuvent nécessiter des variantes spécifiques

Dépannage (points fréquents)

• Pas de fonctionnement : vérifier alimentation, câblage, résistance de bobine et signaux de commande
• Mouvement réduit : contrôler la tension, les charges, la présence de contaminants ; nettoyer l'organe
• Surchauffe : vérifier le cycle d'utilisation, la tension d'alimentation et la dissipation thermique
• Fuites/gouttes : inspecter/ remplacer les joints et nettoyer les voies
• Bruits anormaux : contrôler le serrage de montage et l'usure mécanique

Fiche technique (extrait)
Brand: Weilong Technology
Modèle: WL10938
Tension nominale: 12 V CC ou 38 V CC
Puissance nominale: 10–100 W
Model de travail / cycles: 100 000 cycles (indication conception) ; durée de vie indiquée 300 000 cycles
Force poussée/traction: 1–60 N (condition 0–2 mm)
Course: 3–10 mm
Longueur du fil: 200 mm
Boîtier: acier au carbone revêtu zingué
Classe d'isolation: F (150 °C)
Test Hi-Pot: AC 600 V 50/60 Hz 1 s
Température de fonctionnement: -10 °C à 100 °C
Cycle d'utilisation: 1–100%
Certifications: CE, RoHS, ISO9001
MOQ: 500 pcs ; capacité: 5000 pcs/semaine ; délai: 30 jours ; port: Shenzhen ; garantie: 1 an

Caractéristiques / spécifications techniques

• Brand: Weilong Technology
• Référence: WL10938
• Tensions: 12 V CC, 38 V CC (options possibles)
• Plage de puissance: 10–100 W
• Course: 3–10 mm
• Force: 1–60 N (0–2 mm)
• Température opératoire: -10 °C à 100 °C
• Boîtier: acier au carbone zingué
• Long fil: 200 mm
• Certifications: CE, RoHS, ISO9001
