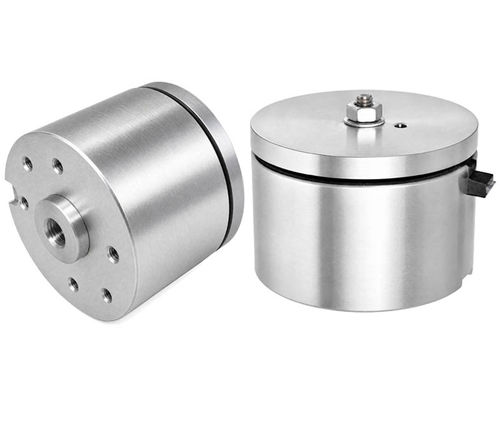

Électrovanne à commande directe WL6940

combustiblepour eaupour air comprimé

Aperçu produit
Le solénoïde de dosage WL 6940 de Weilong Technology est un actionneur électromagnétique conçu pour un contrôle linéaire précis en milieu industriel. Il fournit une force de poussée/tirage contrôlée pour la distribution, le dosage et la régulation de débit dans des ensembles compacts.

Principe de fonctionnement
Le composant convertit l'énergie électrique en mouvement linéaire : l'alimentation de la bobine crée un champ magnétique qui déplace le noyau (plunger) ; un retour par ressort ou magnétique replace l'élément en position dès la coupure d'alimentation. Mécanismes courants pilotés :

• Ouverture/fermeture de vannes
• Réglage de débit liquide/gaz
• Systèmes de distribution et dosage
• Actionnement de petites pièces de précision

Caractéristiques principales

• Mouvement linéaire précis et répétable pour dosage
• Réponse électromagnétique rapide
• Empreinte compacte adaptée aux équipements contraints en espace
• Paramétrable en tension, course et force selon besoins OEM
• Bobinage et circuit magnétique optimisés pour limiter l'échauffement
• Boîtier en acier au carbone avec traitement zingué

Applications
Convient aux équipements nécessitant un contrôle électromagnétique précis :

• Appareils médicaux : perfusion, contrôle d'oxygène, analyseurs
• Automatisation industrielle : systèmes de distribution, actionneurs pneumatiques, robotique
• Carburant et énergie : contrôle précis de liquides/gaz et injection
• Gestion d'eau et fluides : pompes, distributeurs, stations de traitement
• Instruments de laboratoire demandant répétabilité et dosage

Données techniques
Marque : Weilong Technology
Modèle : WL 6940
Tension nominale (V) : DC 12 ou 24 V
Puissance nominale (W) : 10–60 W
Mode de travail / Durée de vie : 100 000 cycles annoncés
Force poussée/tirage (N) : 1–60 N à 0–2 mm
Course (mm) : 3–10 mm
Temps de réinitialisation (s) : 1 s / 3 s / Off
Durée de vie : ~300 000 cycles
Certifications : CE, ROHS, ISO9001
Matériau : boîtier acier au carbone, revêtement zingué
Longueur des fils (mm) : 200
Style d'installation : deux côtés avec trois trous de fixation
Tolérance dimensionnelle : +/- 0.1 mm
Étanchéité : aucune
Classe d'isolation : F (150°C)
Essai Hi-Pot : AC 600 V 50/60 Hz 1 s
Force de maintien sans excitation : 0
Température de fonctionnement : -10°C à 100°C
Cycle de service : 1–100%
Modalités de paiement : TT ou LC à vue
Commande d'échantillon : oui
Garantie : 1 an
MOQ : 500 pcs
Capacité d'approvisionnement : 5000 pcs/semaine
Délai de livraison : 30 jours
Port de chargement : shenzhend

Avantages & inconvénients
Avantages

• Grande précision et répétabilité pour le dosage
• Réponse rapide adaptée aux commandes dynamiques
• Intégration aisée dans des espaces réduits
• Options de personnalisation électrique et mécanique

Inconvénients

• Échauffement en fonctionnement continu; conception thermique nécessaire
• Course limitée comparée à certains actionneurs mécaniques
• Maintien en position consomme de l'énergie (échauffement de la bobine)
• Force dépendante de l'entrefer et des tolérances d'installation
• Peut nécessiter une protection spéciale en environnement corrosif

Dépannage

• Ne fonctionne pas : vérifier tension d'alimentation, continuité de la bobine, câblage et contrôleur
• Force faible : contrôler la tension, le type de bobine, la surcharge mécanique et l'entrefer
• Surchauffe : vérifier le cycle de service, la tension d'alimentation et la dissipation thermique
• Réponse lente : vérifier frottements, propreté du noyau et ressort
• Durée de vie réduite : inspecter l'usure, les surcharges et les défauts de fabrication

Spécifications

• Modèle : WL 6940
• Tension nominale : DC 12 V / DC 24 V
• Puissance nominale : 10–60 W
• Course : 3–10 mm
• Force push/pull : 1–60 N (0–2 mm)
• Classe d'isolation : F (≤150°C)
• Température de fonctionnement : -10°C à 100°C
• Durée de vie : ~300 000 cycles
• Cycle de service : 1–100% (selon configuration)
• Boîtier : acier au carbone, zingué
• Longueur des fils : 200 mm
• Certifications : CE, ROHS, ISO9001
• MOQ / Approvisionnement : échantillon possible ; MOQ 500 pcs ; capacité ~5000 pcs/semaine ; délai ~30 jours
