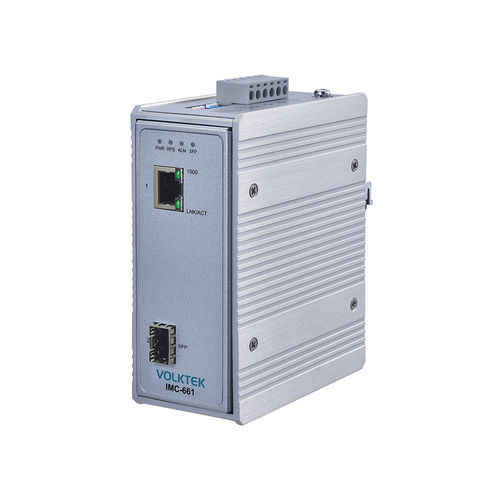

Convertisseur média IMC-661

de signalEthernetindustriel

Caractéristiques du produit 1 port RJ45 10/100/1000 et 1 port SFP 100/1000 Conversion du cuivre en transmission fibre longue distance et communication sans bruit Signalisation de défaut de liaison pour connaître l'état de la connexion Utilise la technologie Line Loopback pour éliminer certains problèmes Boîtier en aluminium IP30 à haute conductivité thermique Température de fonctionnement -40°C~75°C (-40°F~167°F) Présentation L'IMC-661 est un convertisseur industriel 10/100/1000 RJ45 et un FX/GbE SFP de la fibre au cuivre pour une connectivité fibre longue distance au centre du réseau. Compatible avec les appareils tiers, le port RJ45 multi-débit s'adapte aux différentes vitesses et envoie les données au port SFP compatible avec les modules de différentes vitesses. L'appareil utilise Line LoopBack pour diagnostiquer et dépanner l'appareil. Ce convertisseur de média est construit avec des composants de qualité industrielle et enfermé dans un boîtier en aluminium IP30 avec une conductivité thermique élevée, qui protège l'appareil des outils et des dangers. Conçu pour résister aux vibrations, aux chocs, à la chute libre, aux interférences et à des températures allant de -40℃~75℃ (-40°F~167°F), il convient aux applications industrielles extrêmes. Pour garantir la fiabilité, l'alimentation redondante et le contact de relais d'alarme sur le bloc terminal assurent un fonctionnement sans interruption et émettent des alertes en cas de coupure de courant. Caractéristiques Protection électrique et électromagnétique robuste : Conçu pour résister aux interférences électromagnétiques (EMI), aux décharges électrostatiques (ESD), aux surtensions, aux surintensités et aux inversions de polarité. Surveillance conviviale de l'intensité du signal et des liaisons défectueuses : LFS (Link Fault Signaling) pour une détermination aisée de l'intensité des signaux optiques et la détection des liaisons défectueuses sur les ports cuivre et fibre. Système d'alimentation redondant : Alimenté simultanément par deux sources d'alimentation différentes, par exemple l'alimentation SDR-480P-48 et l'adaptateur d'alimentation CA/CC montable sur rail DIN IRA-120/IRA-160, avec alarme de panne d'alimentation. Spécifications Normes : IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX/FX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3x (contrôle de flux), IEEE 802.3az (Energy Efficient Ethernet) Interface : Ports : 1 x 10/100/1000BASE-T (RJ45), 1 x 100FX/GbE SFP Slot Panneau LED : PWR, RPS, ALM, SFP, 1000, LNK/ACT Interrupteur DIP : Réglage de l'alarme de chute de tension de l'alimentation primaire/redondante Alimentation : Tension d'entrée : Tension d'entrée : Primaire : 20~57V DC, Redondant : 20~57V DC Connexion d'alimentation : prise DC à 4 broches (entrée d'alimentation primaire), bloc terminal à 6 broches (entrée d'alimentation primaire/redondante) Protection de la polarité d'entrée : Présente Alarme de chute de tension : Alarme de chute de tension : Alarme d'entrée d'alimentation primaire/redondante Relais : Une sortie relais avec une capacité de transport de courant de 1A @ 24V DC Consommation électrique : 6W Protection ESD : Présente Protection contre les surtensions : Présente Mécanique et environnement : Boîtier : Aluminium (protection IP30) Montage : Rail DIN Température de fonctionnement : -40°C~75°C (-40°F~167°F) Température de stockage : -40°C~85°C (-40°F~185°F) Humidité de fonctionnement : 5 à 95% RH (sans condensation) Humidité de stockage : 5 à 95% RH (sans condensation) Poids : 486 g (1.07 lb) Dimension (WxHxD) : 49.6 x 120 x 100 mm (1.95 x 4.72 x 3.94 in) ModèleDescriptionIMC-6611 x 10/100/1000 RJ45 vers 1 x FX/GbE SFP Convertisseur industriel, -40°C~75°C *Les spécifications peuvent être modifiées sans préavis. Spécifications techniques / Caractéristiques 1 port RJ45 10/100/1000 1 port SFP 100/1000 Conversion du cuivre vers la fibre optique Signalisation de défaut de liaison Technologie Loopback IP30 Boîtier en aluminium Température de fonctionnement : -40°C~75°C Alimentation redondante Montage sur rail DIN EMI, ESD, surtension, surtension, surintensité et protection contre l'inversion de polarité Consommation électrique : 6W Dimensions : 49.6 x 120 x 100 mm Poids : 486 g
