Convertisseur de protocole NGF-762E

médiade signalsur rail DIN

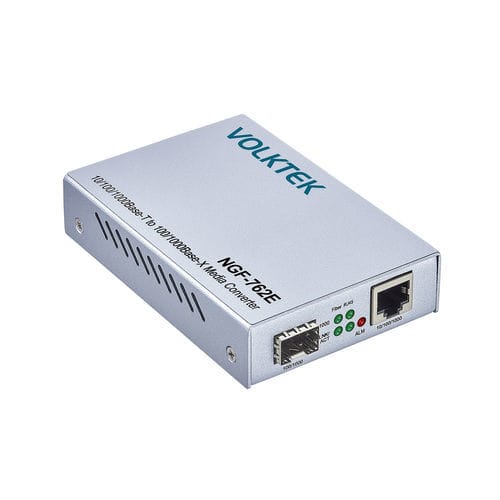

Caractéristiques du produit Convertisseur de média 10/100/1000 RJ45 vers 100FX/1000Base-X Prise en charge automatique MDI/MDI-X (interface dépendante du support / croisement MDI) Prise en charge de l'auto-négociation (protocole N Way) sur RJ-45 Signalisation des défauts de liaison et LED pour l'état de l'appareil Température de fonctionnement 0°C~50°C (32°F~122°F) Présentation Le NGF-762E est un convertisseur de média 10/100/1000 RJ45 vers 100FX/1000Base-X Cuivre vers Fibre. Il s'agit d'une solution peu coûteuse et minimale avec MDI/MDI-X automatique et Auto-négociation, support NWay sur RJ-45. L'appareil utilise un signal LED pour informer les utilisateurs de son activité de transmission. Le convertisseur est totalement transparent lorsqu'il est connecté, ce qui signifie que les performances du réseau restent inchangées. L'appareil est disponible en interface monomode et multimode avec une transmission de données à des distances de 500m/2km/10km/40km/50km/70km en fonction de la demande. Ce convertisseur de média est disponible avec des connecteurs SC et SFP pour plus de flexibilité. Ce convertisseur de média fonctionne à des températures de 0°C~50°C (32°F~122°F). Le dispositif a une taille standard pour s'adapter à une solution en rack avec plusieurs convertisseurs de média. Caractéristiques Conception robuste et résistante : Enveloppé dans un boîtier de classe IP30, le convertisseur de média offre une protection supérieure contre les températures sévères de 0°C~50°C (32°F~122°F). Pouvant être monté sur rail DIN, l'appareil est simple à installer et s'adapte facilement aux espaces restreints. Le NGF-762E dispose également d'une prise DC avec une fonction de verrouillage pour assurer une connectivité électrique continue. Conception économique et peu encombrante : Le NGF-762E est conçu dans un boîtier compact, mince et peu encombrant. Ce convertisseur de média autonome et économique permet une conversion transparente du cuivre vers la fibre dans un petit boîtier. La taille compacte permet aux convertisseurs d'être montés au mur pour économiser de l'espace. Extrêmement simple à installer et à utiliser. Tolérance aux pannes et surveillance conviviale : La fonction LFS (Link Fault Signalling) fournit des informations essentielles sur l'état de la liaison et permet de détecter facilement les forces du signal optique et les liaisons défectueuses sur les ports cuivre et fibre, minimisant ainsi les interruptions. Les diodes électroluminescentes transmettent des informations essentielles de diagnostic et d'état concernant l'alimentation de l'appareil et l'activité des liens sur les ports, et permettent une surveillance aisée. Fonctionnement simple et prêt à l'emploi : Solution compacte, légère, facile à installer et prête à l'emploi pour les réseaux dispersés ou émergents. Grâce aux fonctions Auto-MDI/MDIX et Auto-négociation, le convertisseur de média détecte et configure automatiquement le meilleur mode de fonctionnement sur une liaison. Le commutateur DIP Link Fault Signaling offre le moyen le plus simple et le plus rapide d'activer ou de désactiver la fonction LFS. Spécifications Normes : IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX/FX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX) Interface : Ports : 1 x 10/100/1000BASE-T (RJ45), 1 x 100FX/1000BASE-X Panneau LED : PWR, Fibre (1000, LNK/ACT), RJ45 (1000, LNK/ACT), ALM (Alarme) DIP : 1 : Signal de défaut de liaison, 2 : LLB (Loopback local), 3 : RLB (Loopback à distance), 4 : Vitesse SFP Alimentation : Tension d'entrée : 12V DC/1A, via un adaptateur d'alimentation externe Consommation électrique : 1.8W Mécanique et environnement : Boîtier : Aluminium (protection IP30) Montage : Montage mural, rail DIN (en option), compatible avec le châssis Température de fonctionnement : 0°C~50°C (32°F~122°F) Température de stockage : -20°C~70°C (-4°F~158°F) Humidité de fonctionnement : 5 à 95 % HR (sans condensation) Humidité de stockage : 5 à 95 % HR (sans condensation) Poids : 131 g (0.29 lb) Dimensions (L x H x P) : 73.8 x 23,4 x 109,2 mm (2,9 x 0,92 x 4,3 in) Informations pour la commande ModèleDescriptionNGF-762E10/100/1000Base-T vers convertisseur SFP SFP (NON INCLU), modèle enfichable dans le châssisÉmetteur-récepteur SFPGBM-1041000Base-SX 1.25G, Multi-mode SFP, 500mGBM-104-21000Base-SX 1.25G, Multi-mode, 3.3V, 1310nm, 2KmGBM-104-101000Base-LX 1.25G, Single Mode SFP, 10KmGBM-123TS1000Base-LX, Bi-Di SFP TX:1310/RX:1550 Single Mode, 10kmGBM-123RS1000Base-LX, Bi-Di SFP TX:1550/RX :1310 monomode, 10km ModèleDescriptionNGF-762E-MC10/100/1000Base-T vers convertisseur multimode 1000Base-FX, connecteur SC, 500mNGF-762E-SC10/100/1000Base-T vers convertisseur monomode 1000Base-FX, connecteur SC, 10kmNGF-762E-SC2010/100/1000Base-T vers convertisseur monomode 1000Base-FX, Connecteur SC, 20kmNGF-762E-SC4010/100/1000Base-T vers 1000Base-FX monomode, connecteur SC, 40km Certifications et caractéristiques Température de fonctionnement 0°C-50°C Négociation automatique Auto MDI/MDIX Plug & Play Code IP 30 Montage mural ROHS CE FC Caractéristiques techniques Modèle : NGF-762E Type : convertisseur de média 10/100/1000 RJ45 vers 100FX/1000Base-X Ports : 1 x 10/100/1000BASE-T (RJ45), 1 x 100FX/1000BASE-X Tension d'entrée : 12V DC/1A Consommation électrique : 1.8W Boîtier : Aluminium (protection IP30) Montage : Montage mural, rail DIN (en option), compatible avec le châssis Température de fonctionnement : 0°C~50°C (32°F~122°F) Température de stockage : -20°C~70°C (-4°F~158°F) Humidité de fonctionnement : 5 à 95 % HR (sans condensation) Humidité de stockage : 5 à 95 % HR (sans condensation) Poids : 131 g (0.29 lb) Dimensions : 73.8 x 23,4 x 109,2 mm (2,9 x 0,92 x 4,3 in)
