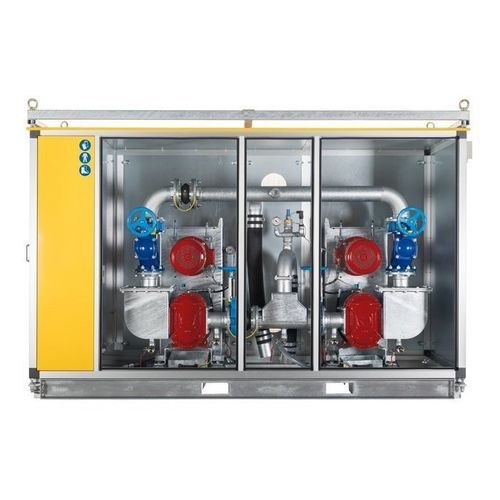

Groupe de pompage à vide modulaire VacUnit

transfert circulairecompactautomatique

Présentation
Le Vogelsang VacUnit est une station de pompage sous vide compacte pour la collecte des eaux grises et noires dans les réseaux d'assainissement sous vide. Conçue comme une unité centralisée, la VacUnit maintient le vide nécessaire au transport des effluents et permet la décharge en ligne des phases air/liquide vers les installations d'évacuation aval. Les pompes à lobes rotatifs Vogelsang VX-series assurent un fonctionnement multiphasé, auto-amorçant, sans réservoirs de collecte distincts.

Avantages

• Emprise réduite adaptée aux sites à contrainte d'espace
• Haute disponibilité grâce à la configuration pompe de service / réserve (DP)
• Conception système simplifiée sans réservoirs de collecte du vide séparés
• Maintenance allégée grâce au concept QuickService
• Transport en ligne simultané de l'air et des liquides
• Peu sensible aux corps étrangers et aux encrassements; tolérance au fonctionnement à sec

Principes de base / Principe de fonctionnement
La VacUnit maintient le niveau de vide nécessaire au transport des eaux usées dans les systèmes d'assainissement sous vide. Son concept de pompage multiphasé permet l'acheminement simultané d'air et de liquide et leur évacuation en ligne vers les infrastructures aval, éliminant la nécessité de réservoirs de collecte du vide et de pompes séparées pour le vide/les eaux usées.

Modèles

• VacUnit DP (station double pompe) : Configuration à deux pompes avec unités redondantes et commande intelligente pour assurer la continuité de fonctionnement et la gestion des pics de charge.
• VacUnit SP (station pompe unique) : Configuration à pompe unique utilisant une pompe à lobes rotatifs Vogelsang VX-series pour un fonctionnement fiable, discret et une maintenance simplifiée.

Caractéristiques

• Pompes à lobes rotatifs Vogelsang VX-series avec conception QuickService pour des interventions rapides
• Redondance service / réserve sur les versions DP pour une meilleure disponibilité
• Pompage multiphasé permettant la décharge en ligne de liquide et d'air

Options

• Éléments chauffants électriques pour protection contre le gel et utilisation extérieure en faibles températures
• Acquisition de données d'exploitation, surveillance en ligne et maintenance à distance via interfaces de contrôle ; portail web VEBSys pour accès et support à distance
• Machinerie en conteneur aménagé (20' ou 40') avec espace pour équipement supplémentaire et configurations sur mesure
• Enceinte étanche aux intempéries et insonorisée avec structure en profilés aluminium, panneaux sandwich isolés, grilles de ventilation et panneaux d'accès de service

Téléchargements & Documentation (titres uniquement)

• Fiche technique : VacUnit DP - Station double pompe
• ePaper : VacUnit DP - Station double pompe
• Fiche technique : VacUnit SP - Station pompe unique
• ePaper : VacUnit SP - Station pompe unique
• Brochure : Stations de service conviviales pour les ateliers de maintenance ferroviaire

Informations complémentaires
La VacUnit est destinée aux systèmes de collecte des eaux usées sous vide lorsque l'espace est limité et qu'une génération de vide fiable et une évacuation des eaux usées sont requises. Sa conception privilégie la disponibilité, la maintenance simple et la résistance aux encrassements et corps étrangers, ce qui la rend adaptée aux installations de maintenance ferroviaire et sites similaires.

Spécifications techniques

• Famille de produit / nom du modèle : VacUnit (variantes DP et SP)
• Type de pompe : Pompes à lobes rotatifs Vogelsang VX-series (capables du mode multiphasé, auto-amorçantes, tolérantes au fonctionnement à sec)
• Concept système : Pompage multiphasé — transporte liquides et air en une seule opération ; décharge en ligne vers le système d'évacuation aval
• Points forts de conception : Empreinte compacte, redondance service/réserve (DP), concept de maintenance QuickService
• Options : Chauffage électrique, surveillance à distance / VEBSys, salle machine en conteneur, armoire de protection étanche et insonorisée
• Application : Systèmes de collecte et d'évacuation des eaux usées sous vide (eaux grises et noires) pour installations de maintenance ferroviaire et sites similaires
