Présentation Systèmes d'enrouleurs de tuyau pour l'alimentation en eau et l'évacuation par aspiration des eaux usées en milieu ferroviaire. Le ReelUnit constitue une alternative lorsque des modules d'alimentation et d'évacuation conventionnels ne peuvent pas être installés en raison de contraintes structurelles. Les ReelUnits permettent la vidange des réservoirs de toilettes par aspiration (ReelUnit WD) et l'alimentation en eau des trains de voyageurs (ReelUnit WS). Selon les besoins, des versions compactes multi-rangs ou particulièrement fines mono-rang sont disponibles.
Avantages clés
Conception très compacte
Adapté au montage en surface ou sous dalle
Versions pour usage intérieur et extérieur
Enroulement par ressort ou motorisé pour rembobiner les tuyaux
Variantes multi-rangs compactes et mono-rangs fines pour s'adapter aux contraintes en bord de voie
Applications
Evacuation par aspiration des eaux usées (vidange des réservoirs de toilettes) — ReelUnit WD
Alimentation en eau des trains de voyageurs — ReelUnit WS
Utilisation dans des allées étroites entre voies où l'installation au sol évite l'empiètement sur le gabarit ferroviaire
Modèles
ReelUnit U : Solution sous-dalle conçue pour l'installation dans des allées étroites entre les voies ; les composants nécessitant une maintenance peuvent être relevés hors du boîtier pour un accès au niveau du quai.

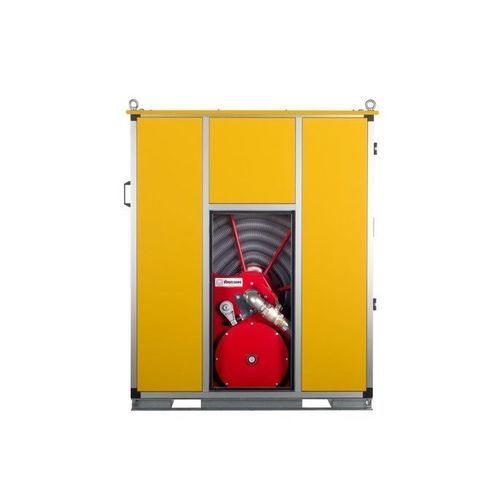

ReelUnit S : Enrouleurs stationnaires en surface pour évacuation (WD) ou remplissage en eau (WS) ; disponibles avec enrouleurs à ressort ou motorisés ; versions extérieures équipables d'un boîtier isolé et de chauffages anti-gel.
ReelUnit M : Solution mobile sur chariot pour fournir les tuyaux de manière flexible à différents postes de travail.
ReelUnit SP : Solution autonome avec pompe à vide intégrée pour vider les réservoirs de toilettes indépendamment d'un système centralisé.
Fonctionnalités et options
Automatisation : présélection du volume de remplissage, arrêt automatique sur postes d'extraction sous vide, accès maintenance à distance, acquisition automatisée des données d'exploitation
Acquisition de données : enregistrement et analyse optionnels des paramètres d'exploitation tels que cycles de remplissage et de rinçage
Surveillance du débit et organes de commande pour enregistrement des processus et automatisation
EasyConnect Plus : raccord d'aspiration sans goutte avec clapet breveté pour une évacuation hygiénique ; design compact et léger avec joint rotatif intégré pour une manipulation ergonomique
Télécommande : télécommande radio optionnelle pour commande des vannes et rétraction automatique des tuyaux
Détecteur de niveau pour réservoirs d'eau potable : coupure automatique via modules radio ICE transmettant sans fil le niveau de remplissage à la station de remplissage
Système de rétraction des tuyaux : rétraction automatique pour une manipulation douce et ergonomique ; disponible en ressort ou motorisé
Compatibilité extérieure : boîtiers isolés et chauffages pour prévenir le gel
Caractéristiques techniques
Marque : Vogelsang
Dénomination commerciale (modèle) : ReelUnit
Fonctions : Aspiration d'eaux usées (WD) et alimentation en eau (WS)
Montage : Sous-dalle (U), Surface / stationnaire (S), Mobile (M), Autonome avec pompe à vide intégrée (SP)
Rétraction du tuyau : rétraction par ressort, rétraction motorisée, système de rétraction automatique disponible
Options : Automatisation, Acquisition de données, Surveillance du débit, Raccord EasyConnect Plus, Télécommande (radio), Détecteur de niveau via modules ICE
Service / maintenance : Les unités sous-dalle (U) permettent de relever les composants au niveau du quai pour la maintenance
Environnement : Modèles pour installation intérieure et extérieure ; unités extérieures chauffables/isolables
Cas d'utilisation typique : Équipement de maintenance ferroviaire pour évacuation et distribution d'eau lorsque les modules conventionnels ne peuvent être installés
