Module de service d'eau TUnit

Présentation

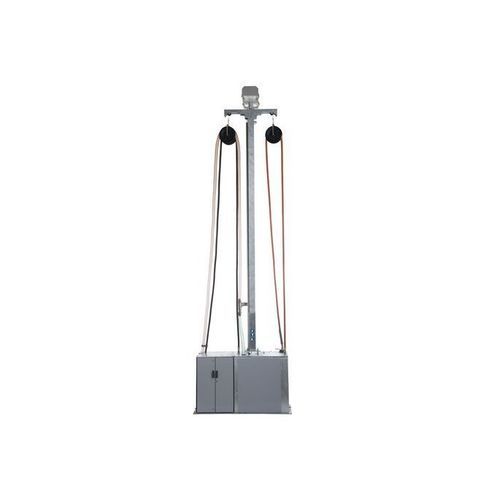

La TUnit de Vogelsang est une station pour l'extraction des eaux vannes et l'alimentation en eau potable dans les dépôts de maintenance ferroviaire. Disponible en version autonome avec pompe à lobes rotatifs intégrée (SP) ou en module satellite connecté à une installation centrale d'aspiration sous vide (MP). Le modèle standard offre un rayon de travail de 7,5 m et comprend tous les éléments nécessaires pour l'alimentation et l'évacuation. La TUnit est compacte, facile à manipuler, équipée d'un mât avec enroulement automatique du tuyau et adaptée à une installation en extérieur.

Principaux avantages

• Alimentation en eau et évacuation des eaux vannes combinées dans une même station
• Disponible comme module satellite pour systèmes centralisés (service multipoint) ou comme solution autonome
• Emprise compacte pour les espaces restreints en atelier
• Utilisation sûre et pratique grâce à l'enroulement automatique du tuyau

Modèles
La TUnit est proposée en configurations pour différentes applications :

• TUnit MP (module satellite multipoint connecté à une station de pompage sous vide centrale) — variantes : TUnit MPU Eco (manuelle), TUnit MPU Plus (commande électrique/semi-automatique), TUnit MP Pro (options de surveillance/automatisation)
• TUnit SP (solution autonome) — intègre une pompe à lobes rotatifs série VX pour l'extraction sous vide et le pompage des eaux usées ; l'alimentation en eau est intégrée dans le même module

Caractéristiques

• Vidange automatique du tuyau pour évacuer l'eau résiduelle après utilisation (prévention du gel)
• Maintenance facilitée grâce au concept QuickService des pompes série VX pour réduire les temps d'arrêt
• Armoire de protection : raccordements et robinetterie logés dans un caisson pour protection contre les intempéries
• Différents raccords disponibles pour eau potable et eaux usées ; le raccord eau potable est conforme aux exigences de l'EBA
• Châssis d'installation pour scellement béton ; cadres adaptateurs optionnels pour la mise à niveau en hauteur

Options

• Automatisation : présélection de volume de remplissage, arrêt automatique sur stations d'extraction sous vide, accès à la maintenance à distance, acquisition automatisée des données d'exploitation
• Systèmes d'autorisation pour contrôle d'accès multi-utilisateurs et collecte centralisée des données d'exploitation
• Éléments chauffants électriques optionnels pour protection antigel en extérieur
• Systèmes d'acquisition de données pour enregistrement des paramètres d'exploitation (cycles de remplissage et rinçage, etc.)
• Surveillance et régulation des flux pour enregistrement des données de processus ou automatisation du remplissage/évacuation
• EasyConnect Plus : raccord d'aspiration sans écoulement pour évacuation hygiénique ; rotule de tuyau intégrée, compacte et légère ; aucun composant supplémentaire requis sur le véhicule
• Télécommande radio optionnelle pour commande des vannes et enroulement automatique du tuyau
• Surveillance du niveau du réservoir d'eau potable via modules sans fil (ICE) permettant l'arrêt automatique en cas de remplissage

Caractéristiques / spécifications techniques

• Nom / modèle du produit : TUnit
• Rayon de travail du tuyau typique : 7,5 m dans toutes les directions (modèle standard)
• Configurations disponibles : TUnit MP (satellite, multipoint) et TUnit SP (autonome)
• Pompe TUnit SP : pompe à lobes rotatifs série VX (extraction sous vide et pompage)
• Gestion du tuyau : mât avec enroulement automatique intégré et gestion suspendue du tuyau
• Vidange automatique du tuyau pour éviter le gel de l'eau résiduelle
• Conception QuickService pour une maintenance facile des unités pompes
• Caisson de protection pour raccordements et connexions (protection contre les intempéries)
• Raccords : raccords pour eau potable et eaux usées disponibles ; raccord eau potable conforme aux exigences de l'EBA
• Installation : châssis d'installation pour scellement en béton ; cadres adaptateurs optionnels pour mise à niveau en hauteur
• Options : automatisation, systèmes d'autorisation, chauffage électrique, acquisition de données, surveillance de débit, raccord EasyConnect Plus, télécommande radio, surveillance du niveau (modules sans fil ICE)
