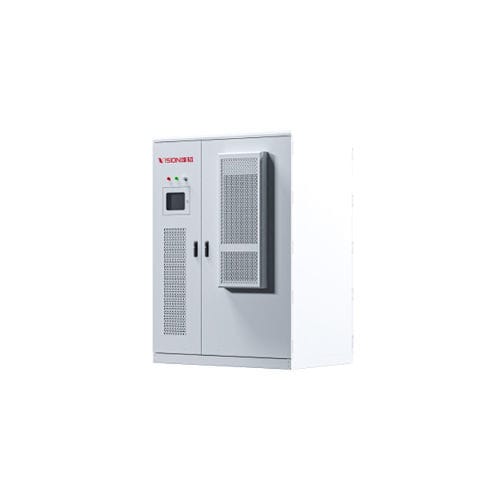

Système de stockage d'énergie LFP CBES

en containerhors réseaurefroidi par air

Présentation
L'armoire hybride hors réseau PV‑stockage intégrée, refroidie par air, adopte une architecture DC‑couplée PV‑stockage et prend en charge des entrées photovoltaïques multi‑canaux ainsi que plusieurs stratégies de fonctionnement PV‑stockage. Sa conception modulaire intégrée permet le fonctionnement parallèle de plusieurs armoires et une extension rapide de capacité. La commutation transparente entre les modes réseau et hors réseau permet de répondre à des besoins tels que l'effacement de pointe et le remplissage de creux, l'extension dynamique de capacité, la réponse à la demande, l'alimentation de secours et les micro‑réseaux.

Scénarios d'application

• Effacement de pointe et remplissage de creux
• Extension dynamique de capacité
• Réponse côté demande
• Alimentation de secours
• Micro‑réseau

Faits rapides sur la batterie

• Type de batterie : Lithium Fer Phosphate (LFP)
• Spécification cellule : 3,2 V / 280 Ah
• Plage de température de fonctionnement : -30℃ à +55℃
• Méthode de refroidissement : Refroidissement par air
• Normes : GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000

Caractéristiques principales

• Sécurité et intégration système

  • Système de protection incendie à niveaux liés pour une extinction efficace et la prévention des reprises d'incendie.
  • Prise en charge de l'intégration avec BMS, EMS et systèmes de protection incendie pour une gestion de sécurité en boucle fermée sur l'ensemble de l'installation.
• Gestion de l'énergie et modes de fonctionnement

  • Conception intégrée réseau/hors réseau adaptée à divers besoins d'alimentation.
  • Commutation transparente entre les modes réseau et hors réseau avec un temps de commutation ≤ 20 ms pour garantir l'alimentation des charges critiques.
  • Commutation intelligente des modes pour supporter plusieurs scénarios de fonctionnement PV‑stockage selon la demande.
  • Architecture DC‑couplée prenant en charge plusieurs entrées PV afin d'améliorer l'efficacité d'utilisation de l'énergie.
• Conception modulaire et déploiement facilité

  • Conception modulaire intégrée permettant des connexions parallèles flexibles pour des puissances évolutives.
  • Prise en charge de la maintenance modulaire en ligne et du remplacement simple pour améliorer la disponibilité opérationnelle.
  • Configuration plug‑and‑play nécessitant peu d'installation sur site pour un déploiement rapide et des coûts de construction réduits.
• Exploitation intelligente et gestion du cycle de vie

  • Prise en charge des mises à jour OTA, maintenance via application et gestion collaborative cloud‑edge.
  • Fournit un diagnostic des pannes sur tout le cycle de vie, une évaluation de l'état de santé et des alertes précoces pour assurer une exploitation stable à long terme.

Applications industrielles

• Solutions de stockage d'énergie
• Systèmes d'alimentation de secours
• Micro‑réseaux et production distribuée

Spécifications (résumé)
Modèle : CBES‑50kW/229kWh | CBES‑105kW/229kWh | CBES‑50kW/215kWh | CBES‑105kW/215kWh
Type de cellule : LFP 3,2V/280Ah | LFP 3,2V/280Ah | LFP 3,2V/280Ah | LFP 3,2V/280Ah
Énergie nominale : 229 kWh | 229 kWh | 215 kWh | 215 kWh
Dimensions (L×P×H) : 1700×1260×2300 mm | 1700×1260×2300 mm | 1700×1260×2300 mm | 1700×1260×2300 mm
Poids : 2,6 t | 2,6 t | 2,5 t | 2,5 t
Température de fonctionnement : -30℃ ~ +55℃ | -30℃ ~ +55℃ | -30℃ ~ +55℃ | -30℃ ~ +55℃
Humidité relative : 0 ~ 95% | 0 ~ 95% | 0 ~ 95% | 0 ~ 95%
Méthode de refroidissement : Refroidissement par air | Refroidissement par air | Refroidissement par air | Refroidissement par air
Système d'extinction : Extinction par aérosol | Extinction par aérosol | Extinction par aérosol | Extinction par aérosol
Interface de communication : Ethernet | Ethernet | Ethernet | Ethernet
Protocole de communication : Modbus TCP/IP | Modbus TCP/IP | Modbus TCP/IP | Modbus TCP/IP
Normes : GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000 | GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000 | GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000 | GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000

Caractéristiques techniques

• Nom de la série : CBES
• Chimie de la batterie : Lithium Fer Phosphate (LFP), cellule 3,2V/280Ah
• Configurations nominales disponibles : variantes 229 kWh et 215 kWh (modèles listés ci‑dessus)
• Dimensions de l'armoire (unité) : 1700 × 1260 × 2300 mm
• Poids unitaire : env. 2,5–2,6 t selon le modèle
• Température de fonctionnement : -30℃ à +55℃
• Tolérance d'humidité relative : 0–95%
• Refroidissement : Conception refroidie par air
• Extinction incendie : Système d'extinction par aérosol
• Communication : Interface Ethernet, protocole Modbus TCP/IP
• Normes clés : GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000
