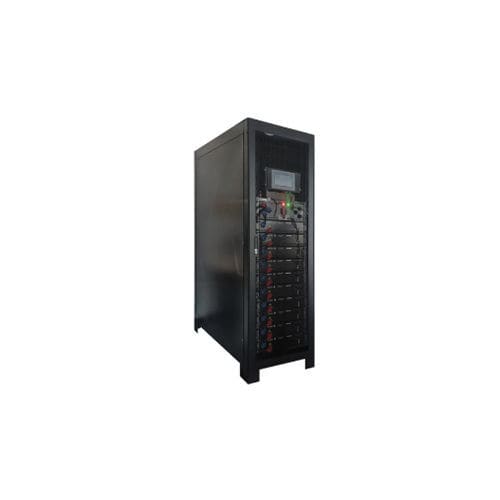

UPS triphasé REVO

lithium-ionLFPmodulaire

Vue d'ensemble
Le système de batteries lithium-ion pour onduleur triphasé REVO utilise des cellules Phosphate de Fer Lithium (LFP) et une architecture de protection en quatre niveaux. Il assure une réponse incendie au niveau de l’armoire en quelques secondes, une gestion complète des cellules et une durée de vie prévue allant jusqu’à 15 ans avec un cycle de vie de 62 500 cycles @1C. Une plateforme cloud intelligente optionnelle est disponible pour améliorer la visibilité et l’efficacité d’O&M.

Scénarios d'application

• Centres de données
• Institutions financières
• Transport ferroviaire
• Autonomie d’alimentation dans les sites hors réseau ou isolés

Faits rapides sur la batterie

• Chimie de la batterie : phosphate de fer lithium (LFP)
• Efficacité de décharge : 65%
• Durée de vie prévue : 15 ans

Caractéristiques principales

• Conception modulaire
  Livraison préfabriquée pour faciliter le transport et accélérer l’installation sur site
• Connexion en série multi-modules
  Prend en charge des configurations de tension flexibles pour répondre aux exigences système
• Connexion parallèle multi-modules
  Permet une extension de puissance évolutive selon la charge
• Compatibilité avec architectures UPS
  Prend en charge les connexions deux fils et trois fils et les topologies UPS courantes
• Gestion contrôlable du courant de circulation
  Autorise l’exploitation mixte de modules neufs et anciens pour réduire les coûts de maintenance et de remplacement

Applications industrielles

• Solutions de batterie pour UPS et AIDC
• Solutions de batterie télécom
• Solutions de traction
• Solutions de stockage d’énergie

Spécifications
Module :
Model | Capacity | Cell Model | Series/parallel configuration | Dimension (mm) L W H | Rated Energy (kwh)
TPH10 | 51.2V50AH | 50Ah | 1P16S | 442*600*127 | 2.05
TP10 | 51.2V50AH | 50Ah | 1P16S | 442*690*106 | 2.56
TP20 | 51.2V100AH | 50Ah | 2P16S | 442*800*150 | 5.12
TPL5 | 51.2V100AH | 100Ah | 1P16S | 442*690*108 | 5.12
TPL10 | 51.2V200AH | 100Ah | 2P16S | 442*800*149 | 10.24

Rack :
Model | Capacity | Module Model | Number of modules | Dimension (mm) L*W*H | Rated Energy (kwh)
TPH160 | 409.6V 50AH | TPH10 | 8 | 600*1000*2000 | 16.38
TPH200 | 512V 50AH | TPH10 | 10 | 600*1000*2000 | 20.48
TPH240 | 614.4V 50AH | TPH10 | 12 | 600*1000*2000 | 24.50
TP80 | 409.6V 50AH | TP10 | 8 | 600*1000*2000 | 20.48
TP100 | 512V 50AH | TP10 | 10 | 600*1000*2000 | 25.60
TP120 | 614.4V 50AH | TP10 | 12 | 600*1000*2000 | 30.72
TP140 | 716.8V 50AH | TP10 | 14 | 600*1000*2300 | 35.84
TP160 | 409.6V 100AH | TP20 | 8 | 600*1000*2000 | 40.96
TP200 | 512V 100AH | TP20 | 10 | 600*1000*2000 | 51.20
TP220 | 563.2V 100AH | TP20 | 11 | 600*1000*2300 | 56.32
TP240 | 614.4V 100AH | TP20 | 12 | 600*1000*2300 | 61.44
TPL40A | 409.6V 100AH | TPL5 | 8 | 600*1000*2000 | 40.96
TPL50A | 512V 100AH | TPL5 | 10 | 600*1000*2000 | 51.20
TPL60A | 614.4V 200AH | TPL5 | 12 | 600*1000*2000 | 61.44
TPL80 | 409.6V 200AH | TPL20 | 8 | 600*1000*2000 | 81.92
TPL100 | 512V 200AH | TPL20 | 10 | 600*1000*2000 | 102.4
TPL120 | 614.4V 200AH | TPL20 | 12 | 600*1000*2300 | 122.8

FAQ (points techniques sélectionnés)

• Quelles sont les causes d’échec de l’auto-vérification communication/tension/température ?
  Causes possibles : problèmes de câblage ; réglage DIP switch incorrect ; mauvaise connexion du câble réseau.
  Contrôles suggérés : inspecter les câbles réseau entre CBMS et GBMS ; vérifier les réglages DIP et les résistances de terminaison CAN/485 ; contrôler les connexions pour mauvais contact ou desserrage.
• Pourquoi la batterie ne peut-elle pas être rechargée ?
  Causes possibles : panne du chargeur ou de la carte mère UPS ; protection déclenchée par décharge excessive (tension inférieure au seuil) ; dysfonctionnement du BMS.
  Contrôles suggérés : vérifier que la sortie du chargeur correspond aux spécifications de la batterie ; tenter l’activation via équipement professionnel ; inspecter le BMS pour défauts.

Caractéristiques techniques

• Chimie de la batterie : phosphate de fer lithium (LFP)
• Efficacité de décharge : 65%
• Durée de vie prévue : 15 ans
• Cycle de vie : 62 500 cycles @1C
• Sécurité : protection en quatre niveaux ; réponse incendie au niveau de l’armoire en quelques secondes ; surveillance cellulaire intégrée en temps réel 24/7
• Modularité : modules en armoire 19 pouces standard ; livraison préfabriquée ; câblage frontal complet pour maintenance simplifiée
• Configuration de tension : prend en charge 51.2V (5 ≤ n ≤ 14 en série)
• Scalabilité : prise en charge des connexions série et parallèle multi-modules
• Compatibilité : prise en charge des connexions UPS deux fils et trois fils
• Fonctionnalités du rack : affichage visuel pour état en temps réel ; FCL préinstallé pour minimiser le câblage sur site
