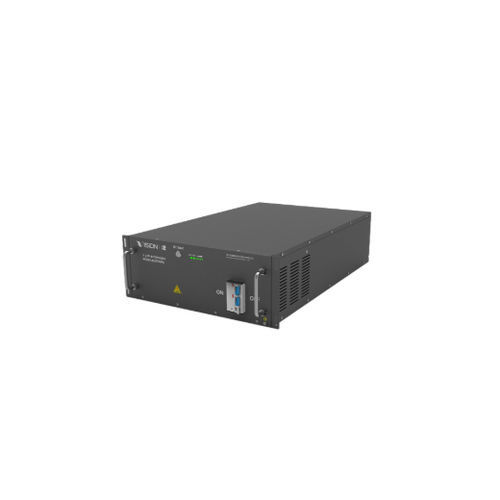

Système de batteries LFP REVO

modulairepour onduleurhors réseau

Présentation
La série REVO est une gamme de batteries lithium développée par Vision Group, destinée aux applications UPS. La série REVO monophasée SP propose une conception intégrée tout‑en‑un, avec un format compact, une maintenance simplifiée et des options de configuration flexibles.

Scénarios d'application

• Centres de données
• Institutions financières
• Transports ferroviaires
• Alimentation de secours pour zones hors réseau

Faits rapides sur la batterie

• Type de batterie : Phosphate de fer lithié (LFP)
• Efficacité de décharge : >90%
• Durée de vie prévue : 15 ans

Principales caractéristiques

• Conception modulaire : prise en charge des modules batterie internes et externes pour une intégration aisée et une optimisation de l'espace
• Architecture de gestion multi‑niveaux : compatible avec des BMS secondaires et tertiaires ; prise en charge du fonctionnement en parallèle des blocs batteries pour une extension future flexible
• Compatibilité multi‑protocoles de communication : prise en charge des protocoles CANBUS et MODBUS pour l'intégration aux onduleurs et systèmes de supervision
• Surveillance haute précision : précision du contrôle de tension ±3mV et gestion de la température ±1°C pour assurer la cohérence des cellules et un fonctionnement stable

Spécifications
Modèle | Capacité | Modèle de cellule | Connexion série‑parallèle | Dimensions (mm) Longueur*Largeur*Hauteur | Énergie nominale (kWh)
SP12-9 | 12.8V9AH | 12.8V9AH | 4S1P | 152*65*98 | 0.115
SP12-100 | 12.8V100AH | 3.2V100AH | 4S1P | 330*171*220 | 1.28
SP12-200 | 12.8V200AH | 3.2V100AH | 4S2P | 522*238*223 | 2.56
SP36-50 | 38.4V50AH | 3.2V50AH | 12S1P | 442*350*189 | 1.92
SP36-100 | 38.4V100AH | 3.2V100AH | 12S1P | 442*420*177 | 3.84
SP36-200 | 38.4V200AH | 3.2V100AH | 12S2P | 440*610*174 | 7.68
SP48-50 | 48V50AH | 3.2V50AH | 15S1P | 442*470*149 | 2.4
SP48-100 | 48V100AH | 3.2V100AH | 15S1P | 442*470*149 | 4.8
SP51.2-50 | 51.2V50AH | 3.2V50AH | 16S1P | 442*500*177 | 2.56
SP51.2-100 | 51.2V100AH | 3.2V100AH | 16S1P | 442*500*177 | 5.12
SP51.2-200 | 51.2V200AH | 3.2V100AH | 16S2P | 442*900*149 | 10.24
SP72-50 | 72V50Ah | 3.2V50AH | 23S1P | 440*650*174 | 3.68
SP72-100 | 72V100Ah | 3.2V100AH | 23S1P | 440*650*174 | 7.36
SP192-9 | 192V9Ah | 12.8V9AH | 15S1P | 442*800*149 | 1.72
SP192-28 | 192V28Ah | 3.2V6AH | 60S5P | 440*700*174 | 5.37

Caractéristiques techniques

• Manufacturer/Brand: Vision Group
• Gammes de produits : REVO Single-Phase SP Series
• Chimie : Phosphate de fer lithié (LFP)
• Durée de vie prévue : 15 ans
• Efficacité de décharge : >90%
• Précision de contrôle de tension : ±3mV
• Précision de gestion de température : ±1°C
• Protocoles de communication : CANBUS, MODBUS
• Modulaire, prise en charge des modules internes et externes ainsi que du fonctionnement en parallèle
• Applications : centres de données, institutions financières, transport ferroviaire, alimentation de secours hors réseau
