Système de métrologie EDGE CORE

Présentation
La Edge Series propose trois systèmes compacts de mesure par vision destinés aux environnements de production et à la vérification dimensionnelle de petites pièces de précision. Automatisation compacte conçue pour fournir une vérification dimensionnelle répétable au plus près du processus de fabrication, afin d'accélérer le retour d'information vers la production et le contrôle qualité.

Avantages clés

• Mesure répétable entre opérateurs et lots
• Trois niveaux d'automatisation (manuel, automatisé 2 axes, CNC 3 axes complet)
• Reconnaissance de formes pour détection automatisée des caractéristiques

Résumé de la gamme
La Edge Series prend en charge la mesure en atelier avec trois configurations adaptées aux différents flux d'inspection : CORE pour l'inspection manuelle flexible, VISTA pour la mesure automatisée 2 axes rapide, et APEX pour la mesure CNC 3 axes complète et le plus haut niveau d'automatisation.

APEX — Mesure CNC 3 axes complète

• Contrôle CNC 3 axes complet et mesure
• Optique zoom motorisée 6,5:1 (7 positions)
• Mise au point motorisée
• Commande d'iris de sous-platine réglable pour pièces plates et tournées
• Éclairage LED programmable (anneau 4 secteurs)
• Reconnaissance de formes pour localisation automatisée des caractéristiques
• Capacité d'assemblage d'images (image stitching)
• Évaluation GD&T
• Rapports structurés et export de données
• Logiciel de mesure M3 (M-Series)

VISTA — Mesure automatisée 2 axes rapide

• Commande CNC 3 axes, routines de mesure 2 axes
• Optique télécentrique faible distorsion (grand champ)
• Mise au point motorisée
• Éclairage sous-platine collimaté
• Éclairage LED programmable
• Reconnaissance de formes pour détection automatisée
• Assemblage d'images
• Évaluation GD&T
• Rapports structurés et export de données
• Logiciel de mesure M3 (M-Series)

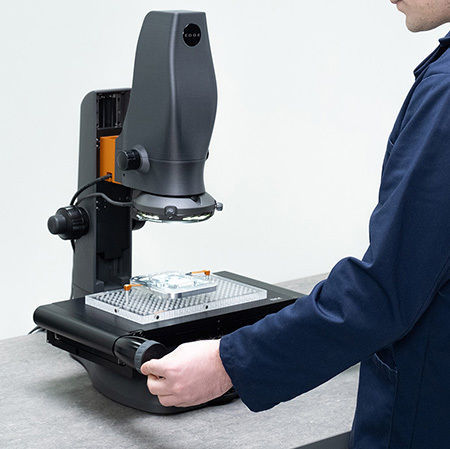

CORE — Inspection manuelle flexible

• Contrôle de platine manuel pour tâches d'inspection flexibles
• Optique zoom indexée manuelle 6,5:1 (6 positions)
• Éclairage sous-platine à iris pour pièces plates et tournées
• Éclairage LED programmable
• Reconnaissance de formes pour localisation automatisée
• Assemblage d'images
• Évaluation GD&T
• Rapports structurés et export de données
• Logiciel de mesure M3 (M-Series)

Logiciel de mesure (M3 / M-Series)
Le logiciel M3 assure une vérification dimensionnelle répétable via des routines d'inspection programmées, la détection automatisée des caractéristiques et des rapports structurés.

• Créer et exécuter des routines d'inspection programmées
• Stocker et rappeler des programmes de mesure
• Reconnaissance de formes pour localisation automatique des caractéristiques (Eye Measure)
• Inspection en lot de plusieurs composants
• Rapports de mesure structurés et import DXF / comparaison numérique
• Export de données pour SPC et intégration aux systèmes qualité

Applications

• Génie de précision : mesure de filetages, engrenages, arbres, épaulements, rainures et petits boîtiers usinés
• Électronique : inspection de composants miniaturisés, broches de connecteurs, pastilles de brasage et caractéristiques de circuits imprimés
• Plastiques de précision & impression 3D : mesure sans contact de connecteurs moulés, boîtiers plastiques ; détection de bavure, retrait, gauchissement ou déformation
• Dispositifs médicaux : inspection de composants de cathéter, caractéristiques de stent, éléments de dispositifs chirurgicaux et petites pièces moulées

Avantages Edge Series

• Empreinte compacte prête pour la production, adaptée à l'implantation en atelier
• Mesure répétable entre opérateurs, postes et lots
• Trois niveaux d'automatisation définis pour correspondre aux besoins d'inspection
• Expertise en métrologie, formation et support applicatif pour garantir la bonne spécification et intégration

Spécifications techniques (résumé)
Capacité de mesure (X / Y / Z) — APEX / VISTA / CORE : 200 x 100 x 95/100 mm
Champ de vision – Max — APEX : 12,4 x 7,8 mm ; VISTA : 35 mm diagonale (28 mm / 21 mm) ; CORE : 15,5 x 10,0 mm
Champ de vision – Min — APEX : 2,8 x 1,8 mm ; VISTA : objectif fixe ; CORE : 2,5 x 1,5 mm
Plage de grossissement* — APEX : 27x–117x ; VISTA : 10,3x ; CORE : 20x–117x (sur écran 22", ajusté à l'écran)
Contrôle d'objectif — APEX : zoom et mise au point motorisés ; VISTA : mise au point motorisée et objectif télécentrique ; CORE : zoom et mise au point manuels
Caméra — APEX & CORE : 2,3 MP CMOS (11,251 mm x 7,032 mm) ; VISTA : 5,0 MP CMOS (5,702 mm x 4,277 mm)
Contrôle — APEX & VISTA : CNC 3 axes ; CORE : contrôle manuel de la platine
Charge maximale — 10 kg (tous modèles)
Empreinte standard (incl. PC et moniteur) — APEX : 800 x 520 x 570 mm ; VISTA : 800 x 520 x 550 mm ; CORE : 550 x 650 x 580 mm
Volume de travail (incl. PC et moniteur) — APEX : 1000 x 520 x 670 mm ; VISTA : 1000 x 520 x 620 mm ; CORE : 720 x 690 x 670 mm
Résolution des encodeurs — X,Y : 1 µm ; axe Z : 0,5 µm (tous modèles)
Incertitude de mesure (axes X–Y)* — APEX & CORE : 5 + (6,5 L / 1000) µm ; VISTA : 5 + (9,54 L / 1000) µm (4 µm en mode FOV)
Incertitude de mesure (axe Z)* — APEX & CORE : 15 + (7 L / 1000) µm ; VISTA : N/A
Éclairage de surface — Anneau LED blanc brillant à 4 secteurs avec diffuseur optionnel (selon modèles)
Éclairage sous-platine (transmis) — Rétroéclairage LED vert avec réglage d'iris (APEX/CORE) ou LED vert collimaté (VISTA)
Contrôle lumineux — Éclairage LED entièrement programmable (tous modèles)
Logiciel de mesure — M-Series / M3 (fourni) ; modules logiciels disponibles pour capacités étendues
