Système de métrologie EDGE VISTA

Présentation
La Edge Series comprend trois systèmes de mesure par vision compacts conçus pour les environnements de production et la vérification dimensionnelle de petites pièces de précision. La gamme favorise l'intégration en atelier, l'éclairage programmable et la détection automatique de caractéristiques pour réduire les opérations manuelles et accélérer le retour d'information vers la production.

Avantages clés

• Mesure répétable entre opérateurs, postes et lots
• Trois niveaux d'automatisation : manuel, automatisé 2 axes et CNC 3 axes complet
• Reconnaissance de motif pour détection automatisée des caractéristiques
• Éclairage programmable et assemblage d'images pour étendre le champ

Points forts de la Edge Series

• 01 — Empreinte compacte prête pour la production, facile à intégrer près de la fabrication
• 02 — Mesure répétable pour un contrôle qualité fiable
• 03 — Trois niveaux d'automatisation définis pour s'adapter aux workflows d'inspection
• 04 — Expertise en métrologie : systèmes spécifiés, installés et supportés pour les besoins de production

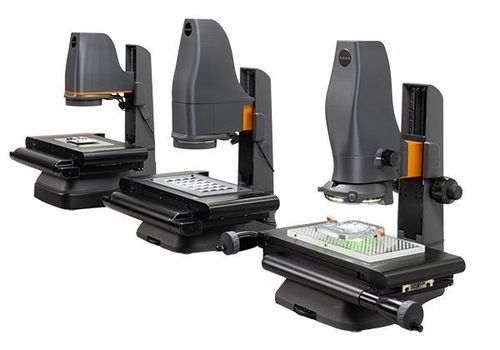

Trois systèmes de la série
APEX
Mesure CNC 3 axes complète pour l'inspection contrôlée en production. Équipé d'un objectif zoom motorisé 6,5:1 (7 positions), mise au point motorisée, iris de sous‑platine réglable, éclairage LED programmable, reconnaissance de motif, assemblage d'images, mesure GD&T, rapports structurés et logiciel de mesure M3.

VISTA
Mesure automatisée rapide 2 axes pour contrôles répétés. Propose un contrôle CNC 3 axes avec mode mesure 2 axes, optique télécentrique à faible distorsion, mise au point motorisée, éclairage sous‑platine collimaté, éclairage LED programmable, reconnaissance de motif, assemblage d'images, capacité GD&T et logiciel M3.

CORE
Mesure manuelle flexible pour vérification en production. Commande manuelle de la platine pour tâches d'inspection rapides, zoom optique manuel indexé (6 positions), éclairage sous‑platine à iris, éclairage LED programmable, reconnaissance de motif, assemblage d'images, capacité GD&T et logiciel M3 de mesure.

Logiciel de mesure (M3)
Le logiciel M3 fournit une vérification dimensionnelle répétable via des routines d'inspection programmées, détection automatique de caractéristiques (reconnaissance de motif), inspection par lots, rapports structurés, import DXF/comparaison numérique et export de données pour SPC et systèmes qualité. Les workflows et routines personnalisées peuvent être configurés selon les tâches spécifiques.

Applications

• Ingénierie de précision : filets, engrenages, arbres, épaulements, rainures, petites pièces usinées
• Électronique : broches de connecteurs, pads de soudure, espacement des composants, caractéristiques de PCB
• Plastiques de précision & impression 3D : connecteurs moulés, boîtiers, parois fines et pièces plastiques complexes
• Dispositifs médicaux : composants de cathéters, éléments de stents, petites pièces moulées

Spécifications techniques (résumé)

• Capacité de mesure (X / Y / Z) : 200 x 100 x 95/100 mm (APEX / VISTA / CORE)
• Remarque capacité : incertitude de mesure déterminée selon ISO‑10360 Partie 7
• Objectif (APEX) : zoom optique motorisé 6,5:1 (7 positions)
• Objectif (VISTA) : objectif télécentrique à faible distorsion
• Objectif (CORE) : zoom optique manuel indexé 6,5:1 (6 positions)
• Champ de vision – Max : APEX 12,4 x 7,8 mm; VISTA 35 mm diagonale (28 mm / 21 mm); CORE 15,5 x 10,0 mm
• Champ de vision – Min : APEX 2,8 x 1,8 mm; VISTA objectif fixe; CORE 2,5 x 1,5 mm
• Plage de grossissement (sur écran 22" adapté à l'écran) : APEX 27x–117x; VISTA 10,3x; CORE 20x–117x
• Contrôle des objectifs : APEX zoom et mise au point motorisés; VISTA mise au point motorisée; CORE zoom et mise au point manuels
• Caméra : APEX & CORE 2,3 MP (11.251 x 7.032 mm) CMOS; VISTA 5,0 MP (5.702 x 4.277 mm) CMOS
• Contrôle : APEX CNC 3 axes; VISTA CNC 3 axes; CORE manuel
• Charge maximale (plateau) : 10 kg (tous modèles)
• Empreinte standard (X / Y / Z) + PC & écran : APEX 800 x 520 x 570 mm; VISTA 800 x 520 x 550 mm; CORE 550 x 650 x 580 mm
• Volume de travail (incl. PC & écran) : APEX 1000 x 520 x 670 mm; VISTA 1000 x 520 x 620 mm; CORE 720 x 690 x 670 mm
• Résolution encodeur : X,Y 1 μm; axe Z 0,5 μm
• Incertitude de mesure (axes X–Y) : APEX & CORE 5 + (6.5 L / 1000) μm; VISTA 5 + (9.54 L / 1000) μm (4 μm en mode FOV). L = longueur en mm; incertitude selon ISO‑10360 Partie 7
• Incertitude de mesure (axe Z) : APEX & CORE 15 + (7 L / 1000) μm; VISTA N/A pour l'incertitude Z telle que listée
• Éclairage surface : anneau LED blanc brillant à 4 secteurs avec diffuseur optionnel (selon modèle)
• Éclairage sous‑platine (transmis) : rétroéclairage LED vert avec réglage par iris sur APEX/CORE; LED vert collimaté sur VISTA
• Contrôle de la lumière : éclairage entièrement programmable sur tous les modèles
• Logiciel de mesure : logiciels M‑Series / M3 fournis; prise en charge de l'inspection programmée, reconnaissance de motif, rapports, import DXF, export de données et intégration SPC
