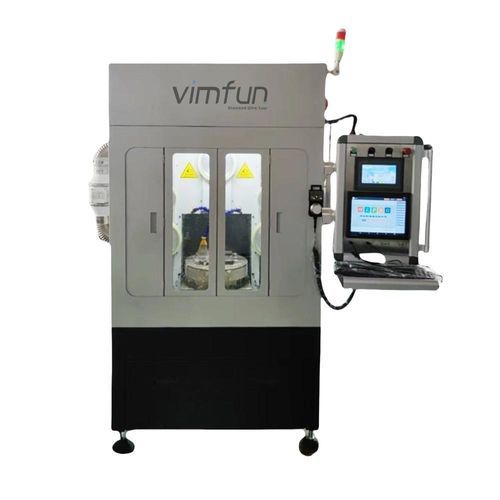

Machine de découpe à fil SGRI 20

à fil diamantépour céramiquepour mousse

Présentation du produit
La machine de découpe en anneau CNC SGRI 20 est une scie à fil CNC multifonction conçue pour la découpe de pièces petites et complexes avec précision. Elle associe tranchage automatisé, importation de fichiers CAO et une 4e axe rotatif pour traiter des pièces cylindriques et multifacettes jusqu'à 200 x 200 x 200 mm. Adaptée au verre optique, aux céramiques techniques, à la bijouterie et aux composants d'ingénierie de précision nécessitant répétabilité et géométries complexes.

Caractéristiques clés de SGRI 20

• Tranchage automatisé : Tranchage entièrement automatisé pour des découpes couche par couche homogènes et une manutention réduite.
• Import CAO : Prend en charge les fichiers DXF, DWG et STP pour découper des profils 2D/3D complexes et accélérer le prototypage.
• Axe rotatif pour découpe polyédrique : Axe rotatif 4e intégré pour la découpe précise d'anneaux, tubes et formes facettées.
• Capacité de pièces compacte : Prend en charge des pièces jusqu'à 200 x 200 x 200 mm et des épaisseurs de coupe jusqu'à 200 mm.
• Commande haute précision : Commande CNC compatible G-code pour trajectoires d'outil précises et répétabilité à ±0,03 mm.
• Compatibilité matériaux : Découpe verre optique, céramiques industrielles, métaux précieux et non ferreux, plastiques, mousses et composites.
• Interface conviviale : Logiciel Windows avec connectivité USB plug-and-play pour une mise en place rapide.
• Construction robuste : Châssis en acier soudé pour minimiser les vibrations en fonctionnement à grande vitesse.
• Accessoires optionnels : Table rotative pour découpe 3D avancée et systèmes de refroidissement pour cycles prolongés.

Fonctions

• Tranchage automatique
• Découpe de polyèdres
• Découpe de contours complexes
• Combinaison des fonctions SG 20, SGR 20 et SGI 20 en une seule unité

Applications typiques

• Céramiques techniques : traitement de l'alumine (Al₂O₃), du nitrure d'aluminium (AlN) et d'autres céramiques frittées utilisées dans les modules RF, l'électronique de puissance et les substrats thermiques.
• Bijouterie : fabrication d'anneaux complexes, pendentifs et gravures personnalisées en or, argent ou laiton.
• Art et design : réalisation de sculptures 3D détaillées, prototypes et pièces décoratives à partir de mousses, plastiques et métaux tendres.
• Découpe de prismes/optique : découpe précise de prismes optiques en verre, quartz ou polymères spécialisés pour la spectroscopie et les expériences.
• Ingénierie de précision : pièces petites et complexes pour l'aéronautique, l'automobile ou le médical, y compris des pièces métalliques épaisses jusqu'à 200 mm.

Comparaison des méthodes de découpe (résumé)
Feature | SGRI 20 | CNC Plasma Cutter | CNC Laser Cutter | CNC Router (4-Axis)
Max Workpiece Size | 200 x 200 x 200 mm | Up to 3000 x 1250 mm | Up to 2000 x 1000 mm | Up to 3000 x 1500 mm
Max Cutting Thickness | 200 mm | 50 mm | 20 mm | 150 mm
Rotary Axis | Yes (4th axis included) | Optional | Optional | Yes (often optional)
CAD Import | DXF, DWG, STP | DXF, IGES | DXF, STL | DXF, STP
Material Versatility | Metals, plastics, foams, ceramics | Primarily metals | Metals, some plastics | Wood, plastics, soft metals
Automated Slicing | Yes | Limited | Yes | Limited
Precision | ±0.03 mm | ±0.5 mm | ±0.05 mm | ±0.2 mm
Price Range | Mid-range | High | High | Mid to high
Ideal Use Case | Jewelry, small parts, multi-polygon | Large metal sheets | Thin metal/plastic sheets | Wood, foam, large parts

Spécifications techniques

• Longueur maximale de pièce (mm) : 200
• Largeur maximale de pièce (mm) : 200
• Hauteur maximale de pièce (mm) : 200
• Déplacement table Y (mm) : 200
• Déplacement table Z (mm) : 220
• Vitesse maximale du fil diamant (m/s) : 51
• Incrément d'alimentation min. Y (mm) : 0.01
• Incrément d'alimentation min. Z (mm) : 0.01
• Précision de repositionnement Y (mm) : 0.01
• Précision de repositionnement Z (mm) : 0.01
• Consommation totale (kW) : 1.5
• Alimentation : 220V 50Hz
• Dimensions machine (mm) : 1044 × 950 × 1810
• Poids machine (kg) : 720
• Plage de rotation de la table de chargement : 0 - 360 degré
