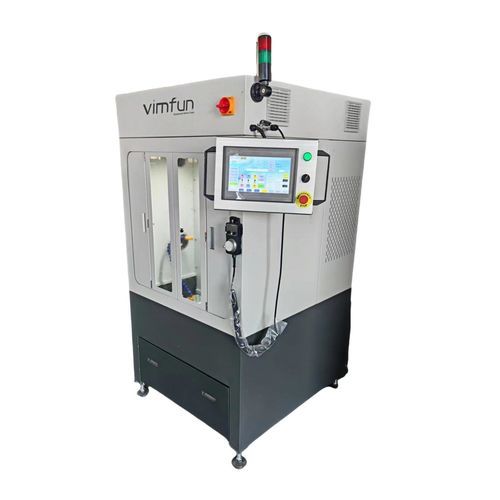

Machine de découpe à fil diamanté SGR 20

pour verrepour céramiquede tôle

Présentation du produit
Le SGR 20 est une scie à fil diamantée conçue pour la découpe de précision du verre optique et des prismes en céramique. Elle intègre une table rotative programmable permettant le tranchage multi-facettes et la production automatisée d'ébauches de prismes triangulaires, quadrangulaires, pentagonales et polygonales.

Principales caractéristiques

• Découpe de prismes multi-angle : table rotative 360° avec angles programmables pour générer automatiquement triangles, carrés, pentagones, octogones et autres ébauches polygonales.
• Découpage automatique : épaisseur et nombre de tranches programmables pour un traitement par lots en marche automatique.
• Structure verticale fermée : châssis acier avec fenêtre d'observation pour une exploitation sûre et visible.
• Axes YZ entraînés par servomoteurs avec vis à billes : servomoteurs, guidages linéaires et vis à billes assurant une répétabilité de positionnement jusqu'à ±0,01 mm et une résolution d'avance de 0,01 mm.
• Écran tactile et commande manuelle : interface PLC pour la configuration des paramètres et télécommande pour le réglage manuel et l'override.
• Refroidissement et lubrification intégrés : circuit d'eau fermé et lubrification automatique à l'huile pour des conditions de coupe stables et propres.

Principe de fonctionnement
Un fil diamant infini associé à une table rotative programmable, des axes YZ servo-entrainés et un contrôle automatique de la tension réalise des tranchages propres et répétables de composants optiques multi-facettes, garantissant une géométrie de prisme constante selon les matériaux.

Applications

• Production de prismes optiques à angle droit et polygonaux, séparateurs de faisceau, cales et vitres inclinées.
• Fabrication de composants optiques pour optique laser, imagerie, AR/VR, instruments télescopiques et fenêtres de capteurs.
• Laboratoires de recherche et universités pour le prototypage de géométries de prismes non standard.
• Ateliers de cristaux et usines d'optique laser pour la découpe de YAG, BBO, LBO et autres cristaux avant polissage et revêtement.

Cas d'utilisation et avantages clients

• Découpe de plusieurs faces en une seule séquence programmée sans repositionnement ; précision angulaire et état de surface compatibles avec l'étape de polissage suivante.
• Découpe par fil infini à grande vitesse et structure moulée haute rigidité assurant stabilité et résistance aux vibrations pour une précision durable.
• Système automatique de tension constante prolongeant la durée de vie du fil et réduisant les ruptures lors d'opérations longues.
• Interface PLC et servo conviviale, conception modulaire et lubrification automatique minimisant les temps d'arrêt et la maintenance.

Caractéristiques techniques

• Longueur maximale de la pièce (mm) : 200
• Largeur maximale de la pièce (mm) : 200
• Hauteur maximale de la pièce (mm) : 220
• Course de la table Y (mm) : 200
• Course de la table Z (mm) : 220
• Vitesse maximale du fil diamant (m/s) : 59
• Incrément minimal d'avance axe Y (mm) : 0,01
• Incrément minimal d'avance axe Z (mm) : 0,01
• Précision de repositionnement axe Y (mm) : 0,01
• Précision de repositionnement axe Z (mm) : 0,01
• Consommation totale (kW) : 1,5
• Alimentation : 220V 50Hz
• Dimensions machine (mm) : 1044×943×1810
• Poids machine (kg) : 560
