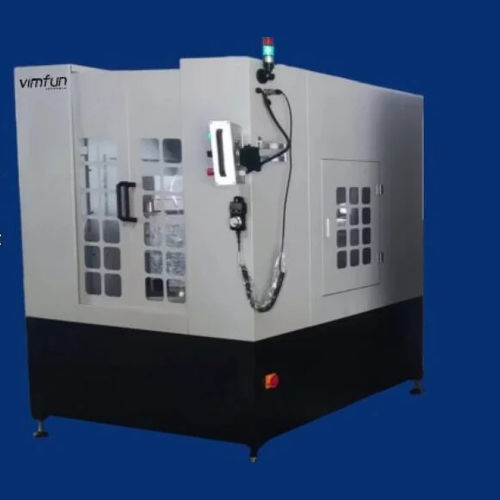

Machine à scier à fil diamanté SGI 20

verticalepour verrepour céramique

Présentation
Le SGI 20 est une scie à fil diamant continue CNC compacte et haute précision, conçue pour la découpe de petits composants en verre et céramique aux contours complexes. Elle permet la découpe rectiligne et le profilage 2D irrégulier, adaptée aux laboratoires optiques, fabricants de filtres et centres de R&D.

Caractéristiques clés

• Fonctions de coupe doubles : découpe en tranches et mise en forme de contours via import DXF pour profils complexes.
• Structure compacte à portique vertical assurant rigidité mécanique ; accepte des pièces jusqu’à 200 × 200 × 200 mm.
• Système de mouvement haute précision : déplacements Y/Z 200 × 200 mm actionnés par servomoteurs avec vis et guidages ; positionnement ±0,01 mm ; précision de coupe ≤ 0,03 mm.
• Logiciel CNC compatible DXF avec CAM intégré pour arcs, diagonales et combinaisons d’arêtes droites.
• Fil diamant électrodéposé Ø 0,35–0,8 mm entraîné par servomoteur haute vitesse ; longueur de boucle 1797 mm.
• Lubrification automatique à l’huile et refroidissement par eau avec réservoir et circulation intégrés.
• Dispositifs de sécurité : détection de rupture de fil, arrêt d’urgence, protections électriques et capteurs de proximité.

Applications

• Verre de filtres optiques (filtres bande étroite, filtres IR) et ébauches d’optique laser.
• Céramiques techniques (Al2O3, AlN, céramiques frittées pour modules RF, électronique de puissance, substrats thermiques).
• Plaques de quartz, microlentilles, petites fenêtres quartz, ébauches de lentilles et substrats pour guides d’ondes optiques.
• Fenêtres et substrats capteurs sur mesure pour MEMS, LiDAR et spectroscopie.

Démonstrations de coupe / Remarques comparatives
La machine montre une coupe régulière et des bords propres lors des démonstrations : adaptée au tranchage du verre de filtre et aux profils céramiques complexes. Comparée à d’autres technologies, la scie à fil diamant CNC (ex. SGI 20) offre la prise en charge complète des formes complexes via import DXF, une haute précision (≤ 0,03 mm), un impact thermique minimal et une excellente qualité de surface.

Paramètres

• 1 | Longueur maximale de la pièce (mm) | 200
• 2 | Largeur maximale de la pièce (mm) | 200
• 3 | Hauteur maximale de la pièce (mm) | 200
• 4 | Course de la table Y (mm) | 200
• 5 | Course de la table Z (mm) | 220
• 6 | Vitesse maximale du fil diamant (m/s) | 33
• 7 | Incrément d’avance minimum Y (mm) | 0,01
• 8 | Incrément d’avance minimum Z (mm) | 0,01
• 9 | Précision de repositionnement Y (mm) | 0,01
• 10 | Précision de repositionnement Z (mm) | 0,01
• 11 | Consommation totale (kW) | 1,5
• 12 | Alimentation | 220V 50Hz
• 13 | Dimensions machine (mm) | 1044 × 950 × 1810
• 14 | Poids machine (kg) | 600

Détails techniques supplémentaires

• Précision de coupe : ≤ 0,03 mm ; précision de positionnement ±0,01 mm.
• Diamètre du fil diamant : 0,35–0,8 mm ; longueur de boucle : 1797 mm.
• PLC et contrôle servo avec interface tactile ; import DXF pour parcours outils pilotés par CAO 2D.
• Système de tension automatique constant pour prévenir la rupture du fil et prolonger sa durée de vie.
• Contrôle d’avance au niveau micron permettant des tranches ultra-minces jusqu’à 0,1 mm.
• Enceinte protectrice intégrale disponible en option pour réduire les contaminations.

Caractéristiques techniques

• Modèle : SGI 20
• Dimensions maximales de la pièce : 200 × 200 × 200 mm
• Course de la table : Y 200 mm, Z 220 mm
• Vitesse du fil : jusqu’à 33 m/s
• Diamètre du fil : Ø 0,35–0,8 mm
• Longueur de boucle : 1797 mm
• Précision de positionnement et de répétition : 0,01 mm (Y/Z)
• Précision de coupe : ≤ 0,03 mm
• Incrément d’avance minimal : 0,01 mm (Y/Z)
• Consommation totale : 1,5 kW ; Alimentation : 220V 50Hz
• Dimensions machine : 1044 × 950 × 1810 mm ; Poids : 600 kg
• Fonctions : logiciel CNC compatible DXF, lubrification automatique, refroidissement par eau, détection de rupture de fil, arrêt d’urgence, système de tension constant automatique
