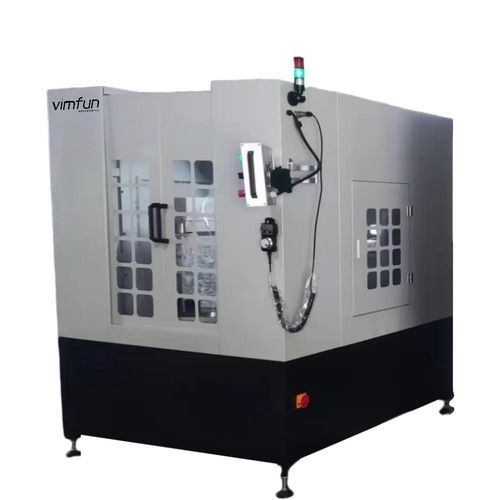

Machine de découpe à fil diamanté SH60-R

pour silicium monocristallinpour verrepour céramique

Présentation
Le SH60-R est une scie à fil diamanté en boucle (fermé) destinée au sciage horizontal de quartz, verre optique, silicium et autres matériaux durs et fragiles. Il associe un système de mouvement servo YZ à une table rotative continue pour assurer un contact uniforme et des coupes constantes à faible dommage, adaptées aux applications optiques et semi‑conducteurs.

Caractéristiques principales

• Découpe par fil diamant infini — Fil diamant électrodéposé en boucle pour le sciage continu à grande vitesse du quartz, verre optique, silicium et céramiques techniques.
• Mouvement YZ entièrement programmable — Réglage de l'épaisseur de tranche, de l'avance et de la vitesse de coupe ; contrôle servo avec précision et répétabilité ±0,01 mm.
• Table rotative Ø600 mm — Rotation continue 360° pour maintenir un contact fil/pièce uniforme sur grandes pièces et géométries complexes.
• PLC tactile et télécommande — IHM industrielle pour configuration, surveillance et intervention manuelle.
• Refroidissement et circulation d'eau intégrés — Réservoir fermé et filtration pour maintenir basse température de coupe et surfaces propres.
• Lubrification automatique — Graissage centralisé des éléments mobiles réduisant les besoins de maintenance.
• Collecte du brouillard d'huile — Chambre de coupe fermée avec récupération du brouillard pour un environnement d'atelier plus propre.

Applications

• Découpe de grands blocs de quartz pour substrats optiques, fenêtres IR et composants photoniques.
• Usinage de céramiques techniques (Al2O3, AlN, Si3N4) pour l'électronique et l'optique.
• Découpe de plaques de verre optique (filtres, fenêtres laser).
• Préparation de matériaux semi‑conducteurs (lingots de silicium, substrats fragiles).

Mode de fonctionnement
Le SH60-R utilise une boucle de fil diamantée horizontale à tension constante, des axes YZ entraînés par servomoteurs et une table rotative continue pour maintenir un contact fil/pièce homogène. Les systèmes de refroidissement, filtration et lubrification permettent des coupes longues et à grande vitesse tout en protégeant la qualité de surface et les composants de la machine.

Comparaison avec d'autres méthodes de coupe

• Scie à fil diamant infini — Faible perte de matière (kerf ~0,6–0,9 mm), pièces très grandes, excellente qualité de surface et haute précision.
• Scie multi‑fils — Kerf plus fin (0,1–0,3 mm) pour tranches fines, débit élevé pour de nombreux découpes mais diamètre maximal limité.
• Scie à ruban diamantée — Kerf important (>1,0 mm), adaptée aux découpes brutes et à la pré‑découpe de très grandes pièces.
• Découpe au jet d'eau — Utile pour le découpage de formes et sections épaisses, mais kerf plus large et finition inférieure pour matériaux optiques.
• Découpe laser — Grande vitesse pour les matériaux compatibles ; non optimale pour le quartz en raison de la faible absorption IR et des effets thermiques.
• Scie à diamètre interne (ID) — Pour tiges/disques de petit diamètre et fines tranches ; limitée aux petits diamètres.

Caractéristiques / spécifications techniques

• Diamètre de table : Ø600 mm
• Hauteur maxi pièce : 500 mm
• Course axe Y : 315 mm
• Course axe Z : 500 mm
• Longueur fil diamant : ~3500 mm
• Plage diamètre fil : 0,35–1,0 mm
• Vitesse maxi fil : 84 m/s
• Incrément min d'avance (Y/Z) : 0,01 mm
• Répétabilité (Y/Z) : ±0,01 mm
• Plage vitesse de coupe : 0–1000 mm/min (réglable)
• Dimensions poulies guide : Ø250 mm / Ø180 mm
• Puissance moteur : 0,75 kW (max 2800 tr/min)
• Alimentation : 220 V, 50 Hz, triphasé
• Dimensions machine (L×l×H) : 1646 × 1733 × 2010 mm
• Poids net : ~1300 kg
• Découpe de formes irrégulières : Non prise en charge
