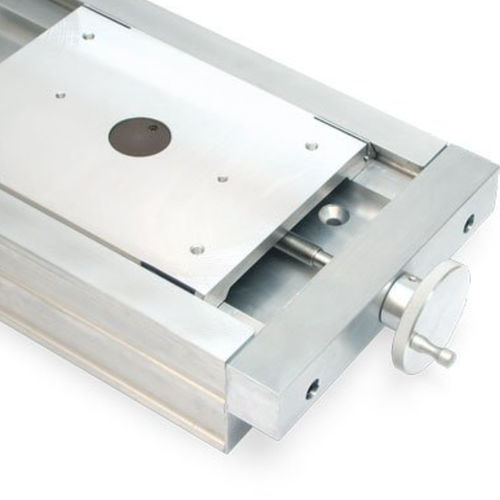

Glissière linéaire à billes UniSlide®B90

forte chargeen aluminium

La scène UniSlide de la série B90 a une largeur de corps de 9 pouces, une longueur de glissière de 9 pouces, et peut supporter une charge horizontale de 400 livres. Le B90 peut se déplacer jusqu'à 39″ avec le chariot de 9″. Le B90 est idéal lorsqu'une machine de travail robuste est nécessaire. Les UniSlides de la série B90 sont composés d'une base en queue d'aronde extrudée en alliage d'aluminium avec des voies en V opposées de 60 degrés. Un chariot en alliage d'aluminium qui s'insère dans les queues d'aronde de la base. Les vis d'entraînement sont contraintes et soutenues par des paliers de butée en acier et des anneaux d'arrêt. L'écrou d'entraînement de la vis d'entraînement est un écrou à tension réglable en Delrin qui offre une faible friction et un jeu minimal. L'UniSlide de la série B90 est disponible en 3 modèles/styles. Sept pas de vis sont disponibles. La série UniSlide et les modèles ci-dessous se combinent pour créer un modèle complet d'assemblage UniSlide. Des options et accessoires supplémentaires peuvent être ajoutés (voir Options/Accessoires). Les options de style/modèle standard pour les assemblages UniSlide de la série B90 comprennent : Modèle à coulissement libre - L'assemblage UniSlide le plus simple où le coulisseau est déplacé à la main. Ce modèle est équipé d'un roulement linéaire à queue d'aronde pour un mouvement en douceur. Modèles à entraînement par vis - Le mouvement de la glissière est contrôlé par une vis mère. Il existe des vis d'entraînement de diamètre anglais et métrique de 1/2″ et 14 mm. Chacune d'entre elles a des valeurs d'avance différentes. Modèles à bouton gradué - La position de la charge utile est mesurée en combinant les lectures de l'échelle linéaire et du bouton gravé ou du cadran à tambour. La position est mesurée à partir de 0,001″ ou 0,01 mm.
