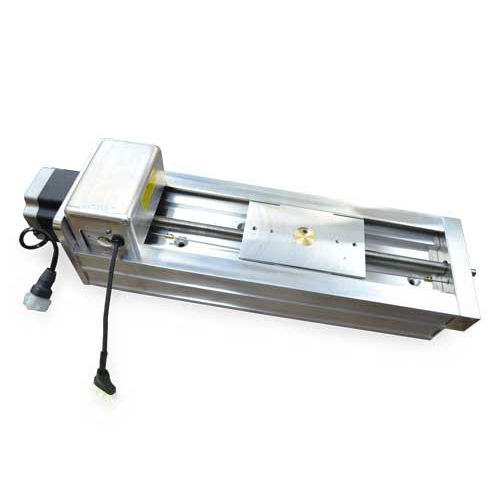

Platine de positionnement linéaire UniSlide® MB90

à moteur linéaireà queue d'arondealuminium

VEUILLEZ NOTER : La série UniSlide® MB9000 ne sera plus disponible. Veuillez nous contacter pour connaître la disponibilité. Envisager l'utilisation d'un Velmex BiSlide® comme alternative. Contactez le service technique de Velmex pour remplacer le BiSlide® La scène UniSlide de la série MB90 a une largeur de corps de 9 pouces, une longueur de glissière de 9 pouces, et peut supporter une charge horizontale de 400 livres. Le MB90 peut se déplacer jusqu'à 36″ avec le coulisseau/chariot de 9″. Le MB90 Series UniSlide est disponible en 7 pas de vis. La vitesse recommandée est de 1000 pas par seconde. Le MB90 est idéal lorsqu'un outil de travail robuste est nécessaire... Les UniSlides de la série MB90 sont composés d'une base en queue d'aronde extrudée en alliage d'aluminium avec des voies en V opposées de 60 degrés. Un chariot en alliage d'aluminium qui s'insère dans les queues d'aronde de la base. Les vis d'entraînement sont contraintes et soutenues par des paliers de butée en acier et des anneaux d'arrêt. L'écrou d'entraînement de la vis d'entraînement est un écrou à tension réglable en Delrin qui offre une faible friction et un jeu minimal. Spécifications UniSlide - Assemblages motorisés Des facteurs tels que la taille du moteur, la taille de la charge utile, la distance de déplacement, la direction/le plan de montage, etc. influencent la capacité réelle de tout assemblage. Veuillez contacter les ingénieurs d'application de Velmex pour configurer un système qui répondra à vos exigences exactes. Configurations UniSlide L'UniSlide linéaire de base est une platine à 1 axe. Les UniSlide peuvent être combinés pour obtenir plusieurs axes dans une large gamme de longueurs et de capacités de charge. Voir Exemples pour des images de différents UniSlides multi-axes et de combinaisons incluant d'autres platines Velmex.
