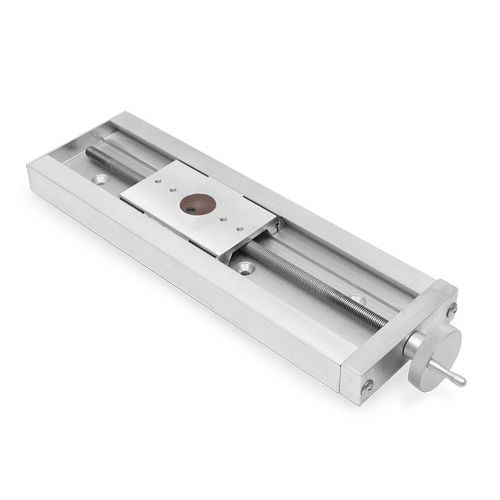

Platine de positionnement linéaire UniSlide® A40

manuellemono-axeà queue d'aronde

Le plateau UniSlide de la série A40 a une largeur de corps de 4 pouces, une longueur de glissière de 4 pouces et peut supporter une charge horizontale de 100 livres. L'A40 peut se déplacer jusqu'à 38" avec le chariot de 4". L'A40 est très polyvalent pour une variété d'applications. Les UniSlides de la série A40 sont composés d'une base en queue d'aronde extrudée en alliage d'aluminium avec des voies en V opposées de 60 degrés. Un chariot en alliage d'aluminium qui s'insère dans les queues d'aronde de la base. Les vis d'entraînement sont contraintes et soutenues par des paliers de butée en acier et des anneaux d'arrêt. L'écrou d'entraînement de la vis d'entraînement est un écrou à tension réglable en Delrin qui offre une faible friction et un jeu minimal. L'UniSlide de la série A40 est disponible en 10 modèles/styles. Sept pas de vis d'entraînement sont disponibles, ainsi que des configurations d'avance rapide. La série UniSlide et les modèles ci-dessous se combinent pour créer un modèle d'assemblage UniSlide complet. Des options et accessoires supplémentaires peuvent être ajoutés (voir Options/Accessoires). Les options de style/modèle standard pour les assemblages UniSlide de la série A40 comprennent : Modèle à coulissement libre - L'assemblage UniSlide le plus simple où le coulisseau est déplacé à la main. Ce modèle est équipé d'un roulement linéaire à queue d'aronde pour un mouvement en douceur. Modèles à entraînement par vis - Le mouvement du coulisseau est contrôlé par une vis mère. Il existe une variété de vis d'entraînement de différents diamètres, de 3/8″ à 1/2″ et 10 mm. Chacune d'entre elles a des valeurs d'avance différentes. Modèles à bouton gradué - La position de la charge utile est mesurée en combinant les lectures de l'échelle linéaire et du bouton gravé ou du cadran à tambour. Mesure la position de 0,001″ ou 0,01 mm. Modèles à échelle et vernier à vis - Comprend une échelle de précision anglaise ou métrique sur la base et un vernier décalé sur le curseur.
