Déchargeur industriel

de vracde navires

Présentation

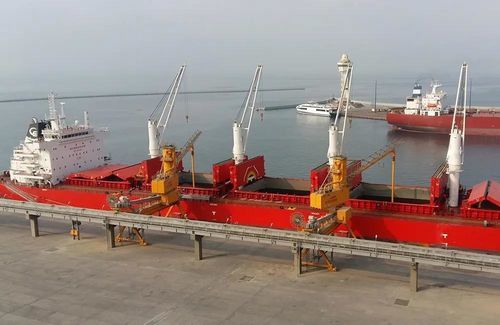

La série de déchargeurs pneumatiques NIV est une gamme d'unités d'aspiration conçues pour le déchargement en vrac à grande échelle. L'unité d'aspiration intègre une salle des machines (éléments mécaniques) et une flèche en treillis tubulaire qui supporte les tuyaux d'aspiration, montée sur une couronne de giration pour positionner les tuyaux au‑dessus de la cale. La matière est acheminée vers le centre de la couronne et l'unité est protégée par un grand filtre autonettoyant.

Caractéristiques principales

• Personnalisable
  • Entièrement configurable selon les exigences du client et les contraintes du site
  • Options de montage : portique fixe, portique sur rails, portique sur roues en caoutchouc, sur pneus/roues
  • Versions à faible émission de poussière et de bruit
  • Différents débits pour s'adapter aux tailles de navires et objectifs de déchargement
  • Interfaces de déchargement : camions, convoyeurs, wagons
  • Large gamme d'accessoires et d'adaptations spécifiques au site

• Construction simple et robuste
  • Alliages haute résistance à l'usure pour écluses et tuyauteries de déchargement
  • Conception à faible turbulence avec réduction des pertes de charge grâce à une géométrie de coude optimisée
  • Dimensionné pour un débit de plusieurs millions de tonnes en conditions standards

• Faible émission de poussière
  • Filtre autonettoyant par jet d'air comprimé (surface 68–400 m²) sans pièces mobiles dans l'élément filtrant
  • Options adaptées à une exploitation en environnement urbain ou sensible

• Faible consommation d'énergie
  • Turbo‑soufflante à entraînement direct avec régulation par variateur pour optimiser la consommation
  • Turbine multi‑étagée de conception aéronautique pour de meilleures performances
  • Écluse VIGAN pour évacuation étanche et pertes minimales
  • Tuyauterie de déchargement optimisée limitant les pertes de pression

• Flèche hydraulique
  • Système hydraulique sûr et fiable pour lever/rentrer la flèche depuis le navire
  • La flèche peut soulever une chargeuse compacte pour opérations de maintenance

• Sécurité dès la conception
  • Étude ATEX, analyse des risques et dossier CE inclus dans la documentation standard
  • Sécurité assurée par des principes de conception mécanique sans dépendance excessive aux systèmes électroniques
  • Ingénierie adaptée au site pour vent, séisme et autres contraintes locales

• Meilleure efficacité
  • Efficacité de déchargement élevée avec une réduction limitée de capacité lors du nettoyage du navire par rapport à la capacité nominale

Installations / Références typiques

• Casablanca, Morocco – NIV 800 tph / 750 kW on rails (2017)
• Rio de Janeiro, Brazil – Two NIV 300 tph / 250 kW on rails (2018)
• Port Sudan, Sudan – NIV 600 tph / 500 kW with gantry on rubber wheels (2015)
• Dunkerque, France – NIV 600 tph / 500 kW on gantry on rails (2017)
• Calaca, Philippines – Two NIV 600 tph / 500 kW on gantry on rails (2017)
• Yanbu, Saudi Arabia – Two NIV 500 tph / 400 kW with gantry on rails (2021)
• Taichung, Taiwan – NIV 500 tph / 400 kW with gantry on rails (2020)
• Chattogram, Bangladesh – NIV 200 tph / 160 kW with gantry on rails (2021)
• Durban Port, South Africa – Two NIV 600 tph / 500 kW with gantry on rails (2022)

Caractéristiques / Spécifications techniques

• Modèle / série : NIV
• Type d'équipement : déchargeur pneumatique pour navires (type aspiration)
• Éléments principaux : salle des machines, flèche en treillis, tuyaux d'aspiration, couronne de giration, grand filtre autonettoyant
• Surface de filtration : 68–400 m² (système à jet d'air, sans pièces mobiles)
• Capacités typiques : 200–800 tph selon configuration
• Puissances observées : 160–750 kW selon capacité
• Configurations d'installation : sur rails, portique sur rails, portique sur roues en caoutchouc, portique fixe, sur pneus/roues
• Matériaux et protection à l'usure : alliages haute résistance pour écluses et tuyauterie
• Traitement d'air : turbo‑soufflante à entraînement direct, conception multi‑étagée, régulation par variateur
• Étanchéité et évacuation : écluse VIGAN pour évacuation étanche
• Durabilité : dimensionné pour plusieurs millions de tonnes
• Sécurité & conformité : étude ATEX, analyse des risques et dossier CE inclus; conception adaptée au site (vent/sismique)
