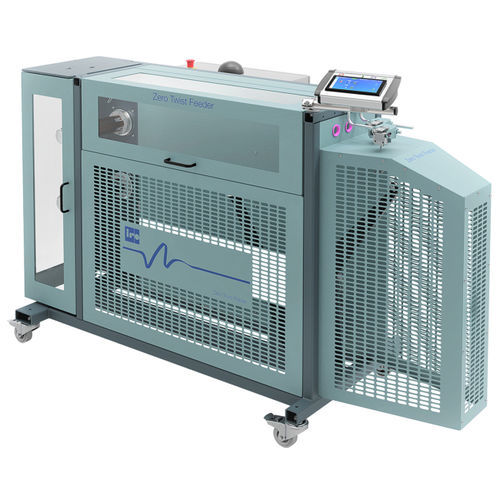

Alimentateur pneumatique IRO Zero Twist

de fils textilesmotorisécommandé électroniquement

Description du produit
L'IRO Zero Twist Feeder (ZTF) alimente les métiers à rapier en rubans ou torons de fibres sans introduire de torsion, en maintenant une tension constante pour éviter nœuds et enchevêtrements lors de l'insertion de trame.

Compatibilité et versions
Le ZTF est conçu pour les métiers à rapier et peut être installé sur des machines récentes avec communication CAN ou rétrofit sur des machines plus anciennes via un kit de conversion dédié. Disponible en version monopiste ou en version 2C pour mélange de trames.

Nouvelles fonctionnalités
Système pneumatique d'échange de bobines facile à manipuler
Interface HMI conviviale

Fonctionnement
La bobine est entraînée par un moteur, permettant la livraison du ruban sans torsion à une vitesse adaptée au métier. Un bras tampon synchronisé avec le mouvement du rapier déroule le ruban à vitesse continue et fournit la longueur exacte nécessaire pour chaque insertion de trame. Un bras capteur de tension maintient la tension constante du fil pendant tout le cycle d'insertion.

Avantages

• Alimentation du ruban sans aucune torsion
• Convient pour fibre de carbone, fibre de verre, aramide et rubans plastiques
• Échange de bobines rapide et simple
• Compatible avec métiers à rapier mono et double
• NEW Système pneumatique d'échange de bobines pour une manipulation rapide
• NEW HMI intuitif pour simplifier la configuration et le contrôle

Données techniques (tableau)

• Vitesse : jusqu'à 850 m/min
• Entraînement : jusqu'à 250 rpm à 3,4 m (monopiste)
• Largeur machine : jusqu'à 3,40 m
• Largeur ruban : de 0,5 mm à 12 mm
• Monofilament : jusqu'à 1,5 mm
• Fibre carbone : 1,5k – 24k
• Autres fibres : fibre de verre, fibres synthétiques
• Ruban bobine : 0,5 mm – 12 mm
• Diamètre max bobine : 250 mm
• Diamètre intérieur bobine : 76 mm
• Longueur max bobine : 310 mm
• Poids max bobine : 7 kg
• Système rapier : mono et double face
• Versions : monopiste / 2C mélange de trame

Caractéristiques / spécifications techniques

• Capacité de vitesse : jusqu'à 850 m/min
• Capacité d'entraînement : jusqu'à 250 rpm à 3,4 m (monopiste)
• Largeur machine maxi : 3,40 m
• Types de fils pris en charge : ruban 0,5–12 mm, monofilament jusqu'à 1,5 mm, fibre carbone 1.5k–24k, fibre de verre et fibres synthétiques
• Bobine : largeur ruban 0,5–12 mm ; Ø max 250 mm ; Ø intérieur 76 mm ; longueur max 310 mm ; poids max 7 kg
• Compatibilité rapier : systèmes mono et double face
• Versions disponibles : monopiste ou 2C mélange de trame
• Principales fonctionnalités : échange pneumatique de bobines ; interface HMI conviviale
