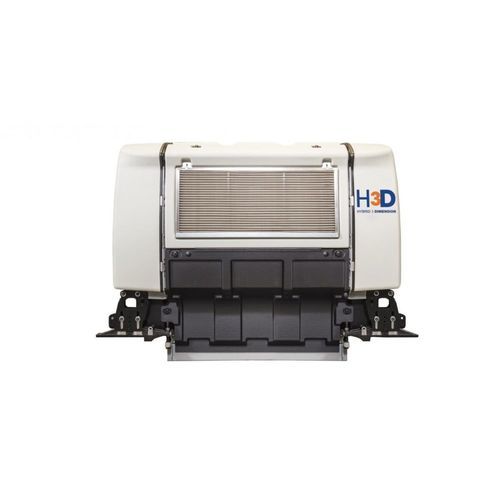

Machine Jacquard pour machine de tissage H3D

électroniquepour métier à tisser

Présentation
La gamme BONAS H3D est un système de formation d'armure jacquard hybride conçu pour la production de textiles 3D, multicouches et techniques. Il associe une gestion mécanique flexible des fils à une commande et une motorisation électroniques indépendantes pour prendre en charge des structures de tissage complexes et des charges filaires importantes.

Avantages

• Système de poulies flexible positionné sous le jacquard pour un accès facilité et adapté aux exigences du tisserand technique.
• Support‑roues à hauteur réglable montés sur profils horizontaux pour un réglage précis de la position des poulies.
• Séparation additionnelle de la chaîne au croisement et augmentation de la plage de réglage des couches de fils, y compris après nivellement.
• Sélection fiable assurée même sans tension de harnais.
• Des systèmes de levage complets peuvent être fournis par BONAS pour intégration aux métiers existants.

Caractéristiques H3D

• Capacité de crochets jusqu'à Si16-24-16128.
• Charge par crochet jusqu'à 2 kg.
• Positions de levage : pleine 2 et 3 positions jusqu'à 330 mm ; pleine 4 positions jusqu'à 430 mm.
• Contrôleur indépendant pour une intégration et une séquence flexibles.
• Entraînement par servomoteur indépendant pour un contrôle de mouvement précis.
• Conçu pour toutes les applications de tissage 3‑dimensionnel, multicouche et technique.

Points clés

• Capacité 3‑dimensionnelle
• Adapté aux textiles techniques
• Architecture jacquard hybride BONAS

Caractéristiques / spécifications techniques

• Série / nom du produit : H3D Range (génération jacquard hybride BONAS)
• Capacité de crochet : jusqu'à Si16-24-16128
• Charge crochet : jusqu'à 2 kg
• Positions de shedding : pleine 2 et 3 positions jusqu'à 330 mm ; pleine 4 positions jusqu'à 430 mm
• Entraînement & contrôle : contrôleur indépendant et entraînement par servomoteur indépendant
• Mécanique : système de poulies flexible situé sous le jacquard avec supports‑roues à hauteur réglable fixés sur profils horizontaux
• Gestion du fil : séparation additionnelle de la chaîne au croisement et possibilité d'augmentation du réglage en hauteur des couches de fils (y compris après nivellement)
• Applications : destiné aux applications de tissage 3‑dimensionnel, multicouche et technique
