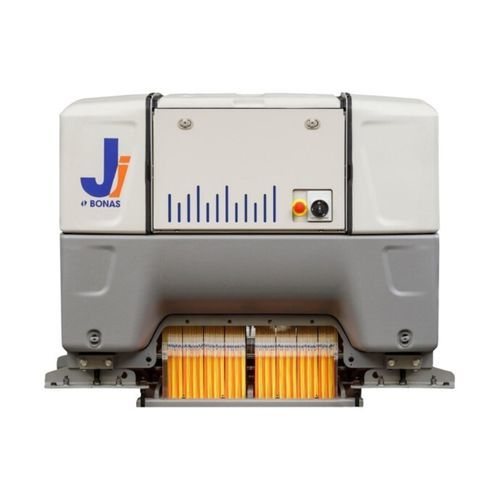

Machine Jacquard électronique Ji

pour machine de tissagepour métier à tisser

Présentation
Le jacquard Ji repose sur le concept du micro-sélecteur et intègre un entraînement compact à double came équilibrée. Disponible de 1920 à 17280 crochets en un seul boîtier, le Ji est conçu pour une faible consommation d'énergie, un entretien réduit et une longue durée de vie tout en offrant une grande flexibilité pour une large gamme de tissus.

Avantages clés

• Flexibilité optimale
• Liberté de création des dessins
• Architecture évolutive

Points forts de conception et de performance

• Construction modulaire et compacte
• Large liberté de conception pour le motif
• Angle de lattes optimisé pour une meilleure formation de la navette
• Faible consommation d'énergie
• Montage direct sur la superstructure du métier

Avantages distinctifs

• Développement évolutif orienté futur
• Consommation énergétique réduite
• Entretien minimal
• Composants longue durée
• Performance opérationnelle élevée
• Grande flexibilité selon les types de tissus
• Convient aux applications à forte charge

Mécanisme de sélection
Le Ji utilise un micro-sélecteur 100 % électronique issu de conceptions éprouvées. Il offre un contrôle et des diagnostics complets, est indépendant de la température, sans entretien et adapté aux environnements de production poussiéreux. Le sélecteur compact participe à l'obtention d'un des jacquards les plus légers et rapides de sa catégorie tout en conservant stabilité et robustesse.

Mécanisme d'entraînement — basé sur l'expérience
Le Ji intègre un entraînement à double came entièrement équilibré, développé pour la production sous forte charge et une flexibilité maximale. Caractéristiques clés :

• Configuration à double came entièrement équilibrée
• Moins de pièces mobiles et plus légères pour réduire frottement et vibrations
• Faible centre de gravité pour limiter les oscillations du jacquard et du portique
• Composants auto-lubrifiants réduisant la maintenance

Palier (dwell)
Le réglage de palier intégré permet d'adapter la durée du palier selon la largeur du métier et l'application. L'optimisation de l'angle d'ouverture et du temps d'insertion réduit l'élongation du fil, améliore l'efficacité du tissage et autorise des paliers plus longs sans diminution de la vitesse grâce à l'inertie réduite du mécanisme.

Lattes
BONAS propose des lattes pour l'industrie du tissage jacquard, en s'appuyant sur l'expérience de la production de lattes pour velours et tapis. La latte BONAS iS est conçue pour des essais en charge élevée et pour tisser des matières allant de la soie aux textiles techniques avec performance et efficacité constantes.

Contrôleur (Ce controller)
Le contrôleur BONAS Ce est un contrôleur jacquard basé sur Linux offrant une interface ergonomique via un écran tactile couleur 10,4" et une navigation par icônes. Le transfert de motifs s'effectue par USB ou réseau avec communication bidirectionnelle. Le contrôleur est conforme aux exigences Industrie 4.0.

Caractéristiques techniques

• Crochets disponibles : de 1920 à 17280 crochets en un seul jacquard
• Sélection : micro-sélecteur 100 % électronique avec contrôle et diagnostics complets
• Entraînement : entraînement compact à double came entièrement équilibré ; faible friction ; faible vibration ; faible centre de gravité ; pièces auto-lubrifiantes
• Palier : réglage de palier intégré et ajustable ; optimisation de l'angle d'ouverture ; temps d'insertion optimal ; réduction de l'élongation du fil
• Énergie : faible consommation d'énergie
• Maintenance : conception nécessitant un entretien minimal
• Lattes : latte BONAS iS adaptée aux tissus de la soie aux textiles techniques ; capacité charges lourdes
• Contrôleur : contrôleur Cee sous Linux ; écran tactile couleur 10,4" ; transfert de motifs via USB ou réseau ; communication bidirectionnelle ; conforme Industrie 4.0
