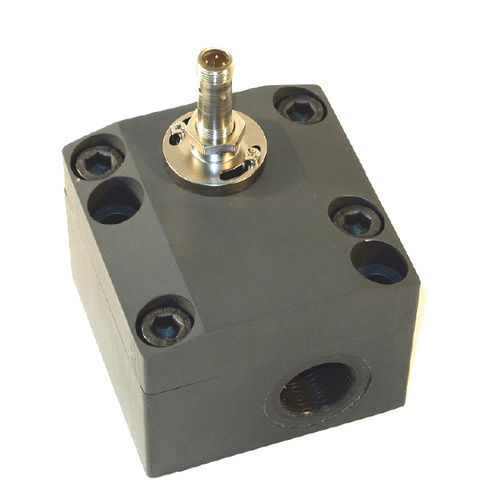

Transmetteur de débit à engrenage VHZ series

pour liquidecompacthaute précision

Idéal pour les fluides visqueux (huiles) Construction légère et compacte dans un boîtier en aluminium Pour les applications sensibles aux coûts ● Sortie analogique et sortie de commutation ● Conçu pour une utilisation industrielle ● Construction petite et compacte ● Installation simple ● Simplicité d'utilisation ● Sortie de câble orientable en continu Caractéristiques Le débitmètre à roue dentée VHZ mesure le débit selon le principe volumétrique, dans lequel une paire de roues dentées est déplacée proportionnellement au débit. Le mouvement des roues dentées est mesuré par un capteur à travers la paroi du boîtier. Les dispositifs conviennent aux milieux visqueux, fluides et autolubrifiants, ainsi qu'aux fluides aqueux tels que les savons, les pâtes, les émulsions, etc. qui ont un caractère non abrasif. Grâce au principe de fonctionnement volumétrique, les appareils sont presque totalement indépendants de la viscosité. Le transducteur FLEX sur le capteur dispose d'une sortie analogique (4..20 mA ou 0..10 V) et d'une sortie de commutation, qui peut être configurée comme un interrupteur de fin de course pour la surveillance minimale ou maximale, ou comme une sortie de fréquence. La sortie de commutation est conçue comme un pilote pushpull et peut donc être utilisée comme sortie PNP ou NPN. L'état de la sortie de commutation est signalé par une LED jaune dans le raccordement ; la LED est visible de tous les côtés. Le capteur est configuré en usine ou à l'aide du configurateur d'appareil ECI-1 disponible en option (interface USB pour PC). Un paramètre sélectionnable peut être modifié sur l'appareil à l'aide du clip magnétique fourni. Dans ce cas, la valeur mesurée actuelle est enregistrée comme valeur du paramètre. Des exemples de ces paramètres sont la valeur de commutation ou la valeur finale de la plage de mesure.
