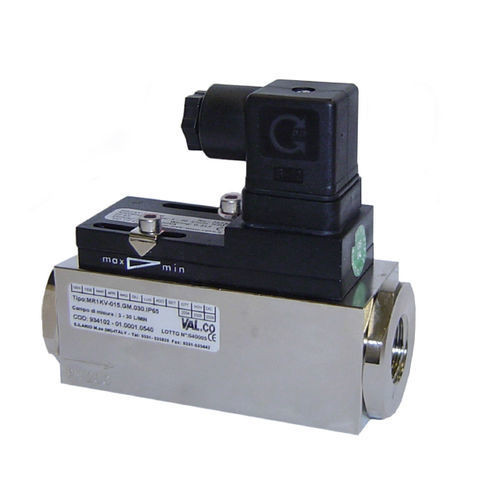

Détecteur de débit mécanique, pour fluides ou gaz, avec piston à ressort et déclenchement magnétique d'un interrupteur Reed. Construction robuste en laiton ou en acier inoxydable.
Plages de commutation
Pour les plages de commutation, les indications du tableau correspondent à un débit horizontal entrant et à un débit décroissant ; pour les plages d'affichage, elles correspondent à un débit horizontal entrant et à un débit croissant
●Inclure une section droite d'apaisement de 5 x DN à l'entrée et à la sortie
●Inclure un filtre si le média est sale (utiliser un filtre magnétique pour les composants ferritiques).
●Il faut s'assurer que les valeurs indiquées pour la tension, le courant et la puissance ne sont pas dépassées. ●Lors de la mise sous tension, une charge doit être connectée en série.
●Les détails électriques s'appliquent aux charges ohmiques. Les charges capacitives, inductives et les lampes doivent être utilisées à l'aide d'un dispositif de protection
Réglage
S'il est nécessaire de régler la valeur de commutation, la tête de commutation peut être réglée dans le sens de la longueur. Lorsque la valeur de commutation est atteinte, l'unité de commutation est fixée par des boulons de fixation.
Options
●Voyant de signalisation rouge ou rouge / vert dans la fiche DIN 43650-A
●Connexion pour connecteur rond M12x1
●Piston renforcé ●Tête de commutation supplémentaire
●Modèle haute pression PN 500 (uniquement s'il est en laiton)
●Amortissement pour la surveillance des gaz
●SPST N.O. : 250 V DC ; 1,5 A ; 50 W / 265 V AC ; 1,1 A ; 50 VA
●Contact au rhodium 250 V CA, 0,5 A, 30 VA
●Valeurs de commutation pour l'huile ou le gaz
●Valeurs spéciales
---
