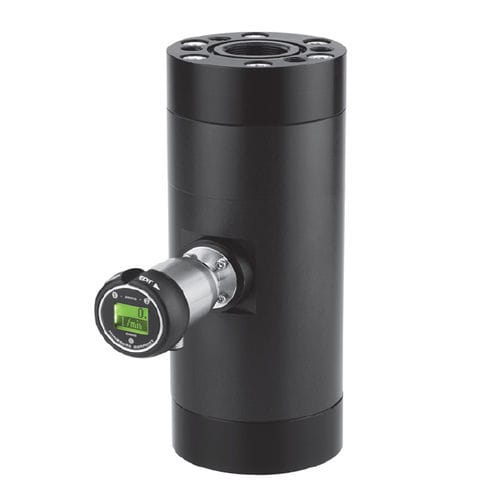

Débitmètre volumétrique VHS series

pour liquide haute viscositéen acier inoxydableen aluminium

● Raccordement G 1..G 21/2 ● Très faible dépendance à la viscosité ● Peut être utilisé jusqu'à 40 000 mm²/s (cSt) ● Sortie de commutation et sortie analogique (4..20 mA / 0..10 V) ● Dispositif léger et compact (boîtier en aluminium) ● Fonctionnement et mesure possibles avec flux avant et arrière ● Pour les applications sensibles aux coûts ● Simple à utiliser ● Sortie de câble orientable en continu Caractéristiques Le transmetteur de débit VHS mesure le débit selon le principe volumétrique et convient aux fluides, visqueux et lubrifiants (par exemple, l'huile de graissage). Si le matériau du VHS est sélectionné de manière appropriée, les fluides aqueux tels que les savons, les pâtes et les émulsions ayant des caractéristiques non abrasives peuvent également être mesurés, à condition qu'ils aient un pouvoir lubrifiant suffisant. Grâce au principe de fonctionnement volumétrique, l'appareil est presque totalement indépendant de la viscosité. Le système VHS se compose de deux vis entrelacées qui tournent en sens inverse, entraînées par le fluide en circulation. Un capteur à effet Hall à précontrainte magnétique, placé à l'extérieur de l'espace d'écoulement, détecte les flancs de la vis et crée un signal de fréquence proportionnel à l'écoulement. Ici, chaque impulsion correspond à un volume spécifique mesuré. Il n'y a pas d'aimants dans l'espace d'écoulement. Le transducteur FLEX du capteur dispose d'une sortie analogique (4..20 mA ou 0..10 V) et d'une sortie de commutation, qui peut être configurée comme interrupteur de fin de course pour la surveillance du minimum ou du maximum, ou comme sortie de fréquence ou d'impulsion. La sortie de commutation est conçue comme un pilote push-pull et peut donc être utilisée comme sortie PNP ou NPN. L'état de la sortie de commutation est signalé par un signal
