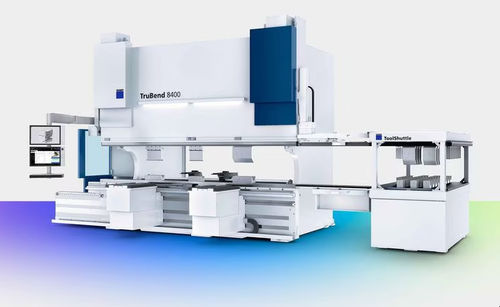

Presse plieuse hydraulique TruBend 8000

CNCrobotiséetandem

Présentation
La TruBend série 8000 est une presse‑plieuse grand format destinée au pliage de pièces longues, lourdes et complexes. Disponible en plusieurs tonnages et longueurs, elle existe en version au-dessus du sol, en tandem et en sous‑pavage pour couvrir de grandes longueurs de pliage et des forces élevées tout en préservant la précision et l’ergonomie opérateur.

Avantages clés

• Configurations flexibles : nombreuses options de personnalisation et d’automatisation pour une adaptation à la production.
• Capacité grand format : exécutions sur sol et en tandem pour charges élevées et longues longueurs de pliage.
• Forces élevées : variantes de force de compression de 2 300 à 10 000 kN selon modèle.
• Manutention facilitée : grande profondeur de col de cygne et accessoires d’appui pour la manipulation des pièces volumineuses.
• Accompagnement investissement : services et offres de maintenance pour pérenniser l’exploitation.

Précision et mesure d’angle
La précision angulaire est assurée par des systèmes tels que ACB Laser, ACB Wireless (disques capteurs intégrés), Operator Controlled Bending (OCB) et la solution logicielle TCB (Thickness Controlled Bending), réduisant les retouches sur pièces épaisses ou volumineuses.

Options heavy‑duty
Options HD : aides au pliage, consoles d’appui réglables (charges jusqu’à 300 kg), butées arrière renforcées, versions tandem et sous‑pavage pour contrer les fortes sollicitations lors du pliage de pièces lourdes.

Commande, automatisation et logiciels
Commande intuitive T‑8000 S multi‑touch avec MobileControl / MobileControl Pro. Options d’automatisation : solutions robotisées (Starmatik), liaison avec stockeurs, postes de centrage, pinces, changeurs d’outils et stations de reprise. Logiciels TruTops Boost et TecZone Bend pour accélérer la programmation et la génération NC.

Points forts de l’équipement

• ACB Wireless (mesure angulaire, disques capteurs intégrés)
• ACB Laser (mesure optique sans contact)
• Bombage réglable (pas d’ajustement 250 mm)
• Jusqu’à 6 axes de butée arrière CNC ; butées HD avec grande course
• Déplacement de l’outil inférieur pour réaliser deux opérations avec un seul outil
• On‑Demand Drive pour économies d’énergie et fonctionnement plus silencieux
• Éclairage LED de la zone de travail et magasin d’outils ToolShuttle

Applications

• Pliage de composants très grands ou très lourds (grands formats, forts tonnages)
• Pliage de pièces longues et fines, nesting profond
• Pliage en postes / tandem pour longueurs combinées jusqu’à environ 16 m
• Pliage heavy‑duty avec aides ergonomiques et équipements HD

Caractéristiques / spécifications techniques (exemples)

• Force de compression : 2 300–10 000 kN (selon variante)
• Longueur de pliage : exemples 3 230 mm / 4 420 mm / 6 120 mm / 7 050 mm / 8 050 mm
• Passage libre entre montants (exemples) : 2 510 mm — 7 050 mm
• Distance max. coulisseau / table : jusqu’à 1 000 mm (certaines variantes 820 mm)
• Hauteur d’encombrement utile : typ. 880 mm
• Profondeur de col de cygne : typ. 620 mm (certaines variantes 420 mm)
• Interface utilisateur : commande multi‑touch T‑8000 S
• Vitesse max. axe Y (phase de travail) : typ. 8–10 mm/s
• Dimensions exemple (TruBend 8230) : L ≈ 5 318 mm ; l ≈ 2 830 mm ; H ≈ 3 970 mm ; poids ≈ 25 000 kg
