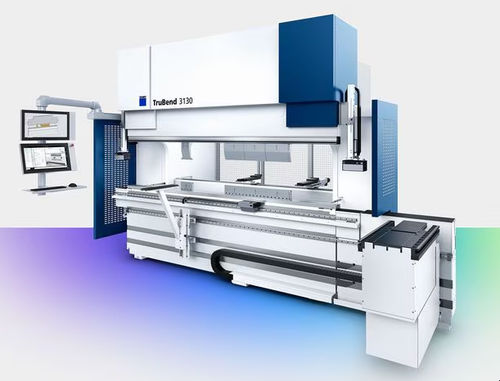

Presse plieuse hydraulique TruBend 31 series

CNC4 axes5 axes

Présentation
Gamme de presses-plieuses pour le formage industriel de tôle. La TruBend Série 3000 assure des angles précis, une qualité de pièce répétable et des processus stables pour un large panel d'opérations de pliage, avec des fonctions premium sélectionnées pour un bon rapport coût-efficacité.

Avantages clés

• Efficacité des coûts : fonctions premium choisies pour optimiser la productivité par investissement.
• Précision d'angle : le système de mesure d'angle ACB Laser fournit une mesure optique sans contact et une correction automatique (précision ±0,3°).
• Productivité : programmation hors ligne avec TecZone Bend permettant de préparer des programmes pendant que la machine produit.
• Soutien opérateur : aides au pliage avec capacité 150 kg réduisant l'effort manuel sur pièces lourdes.
• Service et outillage : compatibilité avec les outils de pliage TRUMPF, formation et assistance technique pour limiter les arrêts.

Fonctions et composants

• Butée arrière : 4 axes en standard, évolutive à 5 axes ; option de déplacement X du doigt droit (±75 mm) et jusqu'à trois doigts supplémentaires pour profils longs.
• BendGuard : surveillance intelligente du champ lumineux alliant sécurité et productivité.
• Hauteur d'installation utile : grande hauteur utile (jusqu'à 615 mm selon modèle) pour imbrications hautes et composants complexes.
• Système hydraulique OnDemand : vitesse de travail dynamique 15 mm/s et avance rapide 170 mm/s pour des cycles efficaces et économes en énergie.
• Système de mesure d'angle ACB Laser : système optique sans contact (ligne laser + caméra) avec quatre modes de mesure (ACB Speed, ACB Smart, Identify, Copy Plunging Depth); plage 30°–150°, précision ±0,3°.
• Aides au pliage : jusqu'à deux aides par machine avec platines plastiques, capacité 150 kg chacune; axe vertical à commande CNC et réglage automatique en hauteur.
• Consoles d'appui : version standard 70 kg et option 100 kg, réglables en hauteur et montées sur rails; positionnement X sur version 100 kg.
• Écran supplémentaire : second écran orientable pour production sans papier et visualisation (images, PDF, TecZone Bend); pilotage souris/clavier.
• Connectivité numérique et logiciels : intégration avec l'écosystème logiciel TRUMPF (TruTops Boost, TecZone Bend) et interfaces OPC UA pour supervision, analyse et solutions Smart Factory.

Tableau technique (comparatif)
Modèle | TruBend 3100 | TruBend 3130 | TruBend 3170
Force de compression | 1000 kN | 1300 kN | 1700 kN
Longueur de pliage | 3230 mm | 3230 mm | 4250 mm
Passage entre montants | 2690 mm | 2690 mm | 3680 mm
Hauteur d'encombrement utile | 385 mm | 615 mm | 615 mm
Interface utilisateur | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend
Vitesse axe Y (rapide) | 170 mm/s | 170 mm/s | 170 mm/s
Vitesse axe Y (travail) | 15 mm/s | 15 mm/s | 15 mm/s
Dimensions (L x l x H) | 4220 x 2003 x 2375 mm | 4220 x 2003 x 2835 mm | 5210 x 2030 x 3000 mm
Poids (env.) | 9200 kg | 10800 kg | 15200 kg

Applications
Convient pour une grande variété d'opérations de pliage : plis complexes, profils longs et traitement de diverses épaisseurs de tôle avec une grande flexibilité et répétabilité.

Logiciels

• TruTops Boost : solution 3D tout-en-un pour la programmation avec jeux de règles TRUMPF et automatisation.
• TecZone Bend : combine programmation bureau/atelier et génère des propositions de programmes incluant le code NC à partir de données 2D/3D.

Caractéristiques / spécifications techniques

• Nom de la série : TruBend Series 3000
• Modèles : TruBend 3100, TruBend 3130, TruBend 3170
• Force de compression : 1000 kN / 1300 kN / 1700 kN
• Longueur de pliage : 3230 mm (3100/3130), 4250 mm (3170)
• Passage entre montants : 2690 mm (3100/3130), 3680 mm (3170)
• Hauteur d'encombrement utile : 385 mm (3100), 615 mm (3130/3170)
• Interface utilisateur : Touchpoint TruBend
• Vitesse axe Y : travail 15 mm/s, rapide 170 mm/s
• ACB Laser : mesure d'angle sans contact ±0,3° (30°–150°)
• Butée arrière : 4 axes standard, extensible à 5 axes; X ±75 mm sur version 5 axes
• Aides au pliage : capacité 150 kg par aide (jusqu'à 2)
• Consoles : 70 kg standard, 100 kg optionnel; réglables et montées sur rails
• Connectivité : interfaces OPC UA; intégration aux outils de supervision TRUMPF
