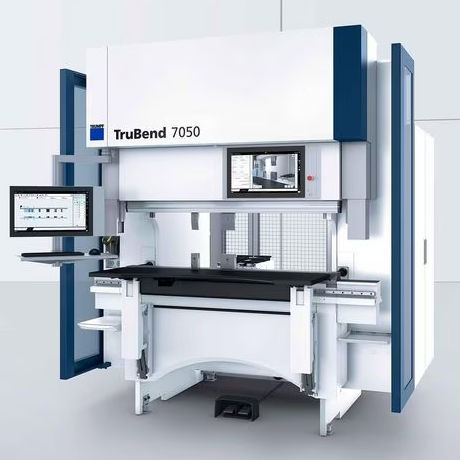

Presse plieuse servo-électrique TruBend 70 series

CNC6 axesà grande vitesse

Présentation
La TruBend série 7000 est une presse-plieuse compacte et ergonomique, conçue pour le pliage de pièces petites et moyennes avec une précision d'angle reproductible. Elle associe entraînement direct, mesure d'angle automatique et possibilités d'utilisation assise ou debout pour des process productifs et peu encombrants.

Points forts

• Production efficace de pièces petites/moyennes avec précision dès la première pièce.
• Mise en place rapide et sûre grâce à BendGuard Automatic piloté par CNC.
• Faible empreinte au sol : installation compacte et transportable par chariot élévateur.
• Confort opérateur : table d'appui réglable, commande pivotante et éclairage LED ; usage assis ou debout possible.

Mesure d'angle & logiciels
Compatibilité ACB Wireless et ACB Laser pour la mesure d'angle. ACB Speed réduit le temps de cycle en mesurant la correction de retour élastique sur la première pièce uniquement et en l'appliquant aux pièces suivantes. La base ACB Smart matériaux est disponible sur la commande. Options logicielles : TruTops Boost et TecZone Bend pour génération et optimisation de programmes 2D/3D.

Ergonomie & sécurité
Équipements : aide assis/debout, consoles de support ergonomiques, commande Touchpoint TruBend orientable avec visualisations 3D et éclairage LED. BendGuard et BendGuard Automatic assurent le positionnement surveillé et CNC du dispositif de sécurité pour des changements d'outils plus rapides et sûrs.

Précision & automatisation
Butée arrière 6 axes pour positionnement précis ; lecteur de code 2D pour chargement automatique des programmes ; serrage automatisé des outils pour réduire les temps d'installation. Options d'automatisation comme Flex Cell permettent une production compacte et automatisée de pièces simples.

Données techniques (extrait)
Modèle | TruBend 7036 | TruBend 7050
Force de compression | 360 kN | 500 kN
Longueur de pliage | 1020 mm | 1530 mm
Passage entre montants | 932 mm | 1305 mm
Hauteur utile | 295 mm | 385 mm
Profondeur de col | 150 mm | 250 mm
Interface utilisateur | Touchpoint TruBend | Touchpoint TruBend
Vitesse max axe Y (travail) | 25 mm/s | 25 mm/s
Dimensions (L×l×H) | 1900×1340×2380 mm | 2420×1805×2580 mm
Poids | 3300 kg | (selon variante)

Applications
Optimisée pour petites et très petites pièces, pliages à bords courts et composants jusqu'à environ 1500 mm (selon modèle). Convient aux lignes de production ergonomiques et à encombrement réduit nécessitant une précision angulaire répétable.

Caractéristiques techniques

• Gamme : TruBend série 7000 (ex. 7036, 7050)
• Force de compression : 7036 = 360 kN ; 7050 = 500 kN
• Longueur de pliage : 7036 = 1020 mm ; 7050 = 1530 mm
• Passage entre montants : 7036 = 932 mm ; 7050 = 1305 mm
• Hauteur utile : 7036 = 295 mm ; 7050 = 385 mm
• Profondeur de col : 7036 = 150 mm ; 7050 = 250 mm
• Interface : Touchpoint TruBend
• Vitesse max axe Y : 25 mm/s
• Dimensions (L×l×H) : voir tableau modèle
• Butée arrière : 6 axes
• Mesure d'angle : ACB Wireless, ACB Laser, ACB Speed, ACB Smart
• Systèmes de sécurité : BendGuard, BendGuard Automatic
• Automatisation disponible : Flex Cell, lecteur de code 2D, serrage automatique d'outils
