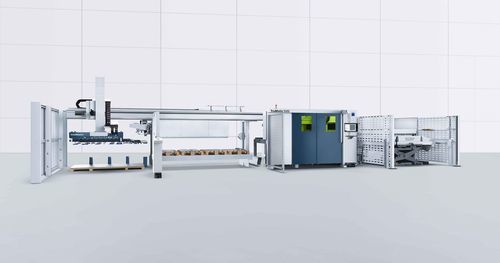

Poinçonneuse automatisée TruMatic 5000

électriqueservocommandéede tôle

Présentation
Le TruMatic 5000 est un système combiné poinçonnage‑laser pour la production automatisée multi‑poste de tôles. Il intègre le poinçonnage, la découpe laser et le formage avec un laser à l'état solide TruFiber 6 kW et DeltaDrive, et traite une large gamme de matériaux. Le système peut être équipé du nouveau SheetMaster pour le chargement autonome, la préséparation, le tri, le palettisation et le déchargement.

Avantages clés

• Productivité élevée : TruFiber 6 kW pour des cycles poinçonnage‑laser rapides.
• Flux automatisé : SheetMaster et ToolMaster permettent une production continue multi‑poste.
• Poinçonnage/formage sans rayures : matrice descendante réduisant les dommages de surface.
• Réduction des opérations secondaires : traitement combiné limitant les opérations de reprise.
• Grande variété de matériaux : acier, inox, aluminium, cuivre et laiton.
• Efficacité énergétique : laser à l'état solide et DeltaDrive optimisent la consommation.

Fonctionnalités et composants
Le TruMatic 5000 dispose d'une tête unique de coupe avec guidage de faisceau avancé pour tous les matériaux et épaisseurs, minimisant les changements de tête non productifs. Outils de poinçonnage, laser et formage fonctionnent en synergie pour livrer des pièces prêtes à l'emploi. Le nouveau SheetMaster gère le chargement des feuilles brutes, la pré‑séparation en parallèle de la production, le déchargement des pièces finies, le tri et la palettisation via une unité de préhension flexible à ventouses contrôlables individuellement. Le ToolMaster permet la manutention parallèle des outils et les changements automatiques sans interruption de la production.

Données techniques (sélection)

• Configuration avec new SheetMaster Medium — L 17132 mm × P 10760 mm × H 3700 mm
• Configuration avec new SheetMaster Large — L 18880 mm × P 11260 mm × H 3700 mm
• Poinçonnage (E = 1 mm) : Medium 800 1/min — Large 690 1/min
• Marquage : 1000 1/min
• Mode poinçonnage X / Y : Medium 2500 mm / 1250 mm — Large 3000 mm / 1550 mm
• Opération laser X / Y : Medium 2500 mm / 1250 mm — Large 3000 mm / 1550 mm
• Puissance maximale TruFiber : 6000 W
• Épaisseur maximale feuille (général) : jusqu'à 6,4 mm (certaines configurations)
• Taille maximale feuille (SheetMaster Medium) : 2500 × 1250 mm — (SheetMaster Large) : 3067 × 1532 mm
• Poids maximal feuille (SheetMaster) : Medium 240 kg — Large jusqu'à 300 kg

Options et équipements remarquables

• Matrice descendante pour poinçonnage/formage sans rayures.
• Tables à brosses pour matériaux sensibles.
• Équipement de vision (Smart View) pour surveillance en direct.
• Smart Load and Unload avec capteurs pour un chargement/déchargement fiable et l'inspection des pièces.
• Station de séparation pour la pré‑séparation en parallèle de la production.
• Smart punch monitoring pour détecter les poinçons cassés ou manquants avant changement d'outil.
• Fonction de redressage intégrée pour corriger les déformations de tôle pendant le poinçonnage.
• Unité de coupe universelle adaptée au laser à l'état solide pour une meilleure résistance aux collisions.
• Application MobileControl pour exploitation et surveillance à distance.

Applications
Le TruMatic 5000 convient à la production en série de pièces en acier doux, acier inoxydable, aluminium, cuivre et laiton. Le laser TruFiber résiste aux réflexions arrière, permettant une découpe fiable des matériaux très réfléchissants et des opérations de formage proches des bords formés.

Spécifications

• Modèle : TruMatic 5000
• Source laser : TruFiber 6001 (à l'état solide)
• Puissance laser maximale : 6000 W
• Épaisseur maximale (acier / inox) : jusqu'à 8 mm (suivant configuration)
• Épaisseur maximale (aluminium / cuivre / laiton) : jusqu'à 6 mm (suivant configuration)
• Force maximale de poinçonnage : 180 kN
• Vitesse de poinçonnage (E = 1 mm) : Medium 800 1/min, Large 690 1/min
• Vitesse de marquage : 1000 1/min
• Plage de travail X : Medium 2500 mm / Large 3000 mm
• Plage de travail Y : Medium 1250 mm / Large 1550 mm
• Opération combinée Axe X : 2535 mm
• Taille max. feuille (SheetMaster Medium) : 2500 × 1250 mm ; (SheetMaster Large) : 3067 × 1532 mm
• Taille min. feuille (SheetMaster) : 800 × 800 mm
• Plage d'épaisseur (SheetMaster) : 0,5 mm – jusqu'à 8 mm selon format
• Poids max. feuille (SheetMaster) : Medium 240 kg / Large jusqu'à 300 kg
• Poids max. pièce sur table : Medium 150 kg / Large 230 kg
• Nombre d'outils/serrages : 21 / 3
• Temps de changement MultiTool : 0,5 s
• Taille max. pièces évacuées : goulotte de poinçonnage 180 × 180 mm ; trappe laser 400 × 600 mm
• Hauteur max. empilage (plateforme de déchargement) : 340 mm
