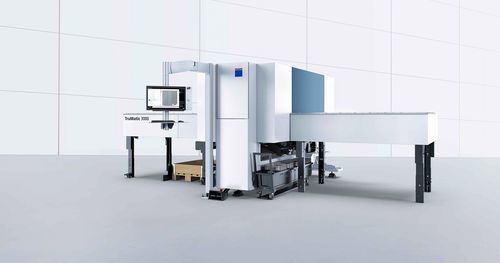

Machine de découpe et de gravure laser à fibre TruMatic 3000

par laser solidelaserpour métal

Présentation

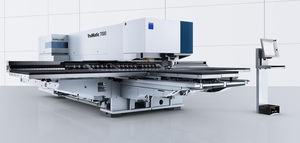

Le TruMatic 3000 Fiber est une machine combinée poinçonnage‑laser qui associe un poinçonnage entièrement électrique à un laser à l'état solide TruFiber pour la fabrication intégrée de pièces. Le concept d'axes hybride DeltaDrive et l'entraînement de poinçonnage entièrement électrique offrent une solution compacte et économe en énergie adaptée à la production en série et aux équipes multi‑postes. Deux versions sont proposées selon les exigences de productivité et d'automatisation.

Avantages clés

• Intégration des procédés : poinçonnage, découpe laser, formage et taraudage sur une seule machine sans transformation d'outil.
• Qualité série : matrice descendante et options table à brosses ou à billes pour des surfaces sans rayures prêtes à la peinture.
• Flux automatisables : volets d'évacuation intégrés et modules d'automatisation compatibles (SheetMaster, SortMaster, liaison stockage) pour un fonctionnement continu.
• Efficacité énergétique : poinçonnage entièrement électrique associé au laser TruFiber réduisent la consommation et les émissions de CO₂.

Points techniques

• Concept d'axes hybride DeltaDrive associé au laser TruFiber pour un haut rendement et une consommation réduite.
• Configuration standard : force de poinçonnage 165 kN, 650 coups/min pour un usinage complet économique des formats moyens.
• Pack performance : force de poinçonnage 180 kN, 800 coups/min pour productivité maximale et forte densité de pièces.
• Matrice descendante et tables brosses ou à billes sélectionnables pour la manipulation sans dommage des pièces délicates.
• Éjection intégrée des petites pièces et volet d'évacuation automatisé pour un déchargement et un tri fiables.

Gamme de matériaux & applications

• Le laser TruFiber prend en charge les matériaux réfléchissants et non ferreux (par ex. cuivre, laiton) avec une fiabilité de processus.
• Poinçonnage et découpe laser combinés : production conjointe de contours découpés au laser et de perçages/parties poinçonnées (extrusions, nervurage par rouleau, marches, marquage).
• Tête laser fine et options de formage étendues permettant la découpe à proximité de zones formées et la réalisation de contours complexes en une seule configuration.

Équipements & fonctions

• Fonction de redressage intégrée pour lisser les irrégularités de surface lors du poinçonnage.
• Unité de coupe universelle conçue pour une meilleure fiabilité et robustesse du processus.
• Surveillance intelligente des poinçons pour détecter les outils cassés avant le changement, réduisant les rebuts.
• HMI Touchpoint pour une exploitation intuitive et TruTops Boost pour la programmation intégrée et le nidification.

Outils & manutention

• Adaptateur MultiTool pour plusieurs inserts afin d'accroître la productivité sur les petites séries de poinçonnage.
• MultiBend pour plis à 90° (longueurs variables jusqu'à env. 2,2 in) pour éviter des opérations de pliage séparées.
• Outil éjecteur pour tri permettant de retirer et séparer de manière fiable les petites pièces découpées au laser.
• Automatisation d'outils : ToolMaster Linear pour des changements d'outil rapides et reproductibles.

Options d'automatisation

• SortMaster Compact : évacuation et tri automatiques avec ventouses pour pièces petites ou complexes ; emprise au sol réduite.
• SheetMaster (nouvelle génération) : chargement, déchargement, séparation, palettisation et tri automatisés des pièces finies.
• GripMaster (nouvelle génération) : gestion automatisée des châssis de chute avec dépôt des chutes sur table ciseaux.
• Bandes transporteuses et extraction copeaux pour le transport automatisé des pièces finies et des chutes de poinçonnage.

Spécifications techniques

• Concept d'entraînement : entièrement électrique (concept d'axes hybride DeltaDrive).
• Type de laser : TruFiber laser à l'état solide (résistant aux reflux ; adapté aux matériaux très réfléchissants).
• Force de poinçonnage (standard) : 165 kN ; cadence : 650 coups/min.
• Force de poinçonnage (pack performance) : 180 kN ; cadence : 800 coups/min.
• Réduction d'énergie : DeltaDrive + TruFiber réduisent la puissance système d'environ 65 % par rapport aux machines poinçonnage‑laser conventionnelles (données fabricant).
• Tri automatique : pièces finies jusqu'à 7 x 7 in triées automatiquement (tampon intermédiaire et bacs sous machine).
• Grand volet de dépose : déchargement automatisé de pièces jusqu'à 16 x 24 in.
• Manipulation des petites pièces : fonction dédiée d'éjection des petites pièces pour une production et collecte rentables.
• Caractéristiques qualité : matrice descendante, tables à brosses ou tables à billes pour un traitement sans rayures et des surfaces prêtes à la peinture.
