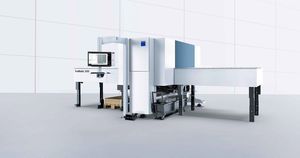

Poinçonneuse automatisée TruMatic 7000

hydrauliquepour métalde tôle

Aperçu

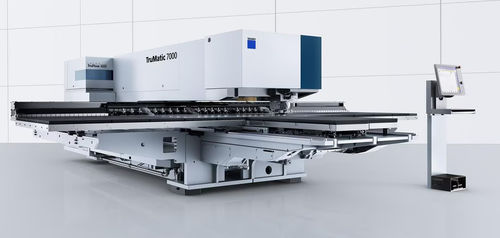

Performance professionnelle 24/7 pour la production en série exigeante. TruMatic 7000 entièrement automatisée pour le traitement combiné poinçonnage‑laser, disponible en grand et moyen format. Combine une forte performance de poinçonnage avec un traitement laser efficace pour une excellente qualité de pièce, productivité et flexibilité. L'outil actif permet des pièces sans rayures et des possibilités d'emboutissage élargies.

Principales caractéristiques

• Traitement combiné poinçonnage et laser : combinaison optimale d’une grande performance de poinçonnage et d’un découpage laser efficace.
• Matrice active pour poinçonnage et formage sans rayures (course de formage active par le bas).
• Laser CO2 pour une coupe de haute précision et une excellente qualité de bord.
• Axes laser supplémentaires pour maximiser la productivité et optimiser la qualité des bords.
• Changeur de buse automatique pour une exploitation automatisée et un gain de temps.
• Tête de poinçonnage électro‑hydraulique pour un usinage complet des pièces ; élimine généralement l’ébavurage en aval.
• Volets d’évacuation protégés par capteurs pour un enlèvement des pièces sûr et maîtrisé.

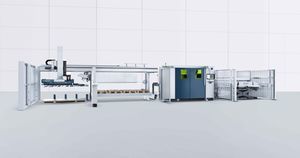

• Options d’automatisation : SheetMaster pour chargement/déchargement/tri ; ToolMaster pour capacité d’outillage étendue ; SortMaster et GripMaster pour le tri des petites pièces et la gestion des chutes.
• Nombreuses fonctions intelligentes : Smart Load (alignement des tôles), Smart Unload (rectification lors de l’évacuation des pièces), Smart Punch Monitoring (détecte les outils cassés avant changement d’outil).
• Support logiciel complet (TruTops Boost) et connectivité digitale (OPC UA) pour intégration en usine intelligente.

Applications
La TruMatic 7000 convient à la production en série entièrement automatisée à haut débit où la qualité des pièces et la flexibilité sont essentielles. Applications typiques : formages complexes (avec matrice active et rotation de tête de poinçonnage à 360°), découpe haute précision des contours extérieurs et intérieurs, chanfreinage laser des bords, et usinage de petits profils délicats. Exemples d’outils : outil cup, outil d’extrusion, taraudeuse, outil d’embossage, bridge tool, MultiBend, outil de contre‑perçage/formage, centre boss tool, technologies à rouleaux et outillages de beading pour composants complexes.

Données techniques (aperçu)
TruMatic 7000 grand format — TruMatic 7000 moyen format
Dimensions :
Largeur : 10190 mm — 10190 mm
Profondeur : 8898 mm — 8450 mm
Hauteur : 2328 mm — 2328 mm
Cadence maximale :
Poinçonnage (E = 1 mm) : 1200 1/min — 1200 1/min
Marquage : 3000 1/min — 3000 1/min
Plages de travail :
Mode poinçonnage, axe X : 3050 mm — 2500 mm
Mode poinçonnage, axe Y : 1550 mm — 1250 mm
Fonction laser, axe X : 3050 mm — 2500 mm
Fonction laser, axe Y : 1550 mm — 1250 mm
Fonction combinée, axe X : 2500 mm — 2500 mm
Fonction combinée, axe Y : 1550 mm — 1250 mm
Épaisseur maximale de tôle : 8 mm — 8 mm
Masse maximale de la pièce : 280 kg — 200 kg
Force maximale de poinçonnage : 220 kN — 220 kN
Données laser (TruFlow 4000) :
Puissance laser maximale : 4000 W — 4000 W
Épaisseur max. tôle (acier doux) : 8 mm — 8 mm
Épaisseur max. tôle (inox) : 8 mm — 8 mm
Épaisseur max. tôle (aluminium) : 6 mm — 6 mm
Évacuation des pièces :
Taille max. pièce, volet d’évacuation, poinçonnage : 500 mm x 500 mm — 500 mm x 500 mm
Taille max. pièce, goulotte fixe, poinçonnage (avec table mobile) : 80 mm x 50 mm — 80 mm x 50 mm

Caractéristiques / spécifications techniques

• Modèle : TruMatic 7000 (disponible en grand et moyen format)
• Source laser : TruFlow 4000 (max 4000 W)
• Épaisseur max. tôle : acier doux 8 mm, inox 8 mm, aluminium 6 mm
• Force maximale de poinçonnage : 220 kN
• Cadence de poinçonnage : jusqu’à 1200 1/min (E = 1 mm)
• Cadence de marquage : jusqu’à 3000 1/min
• Plages de travail (grand/moyen) : X poinçonnage/laser 3050/2500 mm, Y poinçonnage/laser 1550/1250 mm
• Masse maximale de la pièce (grand/moyen) : 280 kg / 200 kg
• Temps de changement MultiTool : 0,3 s ; Outils/serrages : ex. 21 pièces / 4 pièces (selon configuration)
• Puissance absorbée moyenne en production (TruFlow 4000) : 28.5 kW ; Arrêt automatique en veille : 1.5 kW
• Options d’automatisation : SheetMaster (chargement/déchargement/tri), ToolMaster (magasin linéaire), SortMaster, GripMaster, systèmes de chariots, etc.
• Fonctions intelligentes : Smart Load, Smart Unload, Smart Punch Monitoring
• Fonctions intégrées : matrice active, changeur de buse, aplanissage intégré, tables à billes/brosses pour matériaux sensibles
