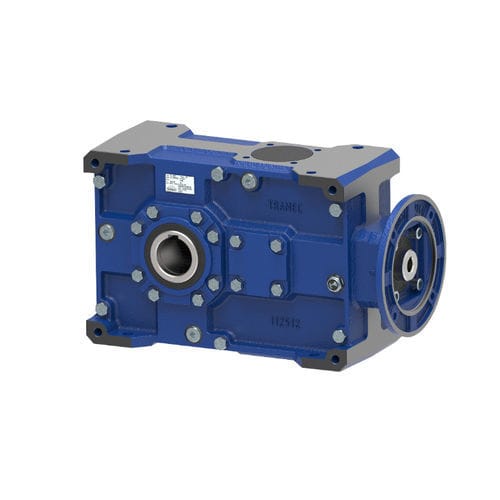

Réducteur à couple conique T

coaxialà arbre plein200 - 500 Nm

Vue d'ensemble
Les réducteurs hélicoïdaux coniques série T sont conçus pour des applications industrielles moyen‑lourdes nécessitant un service continu et des couples moteurs élevés. Leur rendement élevé et la large plage de réduction les rendent adaptés aux convoyeurs, mélangeurs, concasseurs et autres entraînements.

Détails produit

• Réducteurs TRAMEC disponibles en 10 grandeurs (à 2 étages) et en 9 grandeurs (à 3 étages)
• Puissance jusqu'à 137,1 kW
• Plage de rapports de réduction : 8 à 630
• Plage de couple (T2M) : 110 – 11 850 Nm

Options d'entrée
Configurations disponibles : arbre d'entrée saillant, attachement moteur préconçu (carter et joint) et attachement moteur compact préconçu (attache compacte exclue pour les tailles 56, 63 et 75).

Matériaux et finition
Matériaux du carter : aluminium pour les tailles 56, 63, 75 ; fonte mécanique pour les tailles 71, 90, 112, 140, 160, 180 ; fonte à graphite sphéroïdal pour les tailles 200 et 225. Finition extérieure : peinture BLU RAL 5010, sauf pour les tailles en aluminium 56, 63 et 75.

Accessoires

• Arbre de sortie
• Kit montage/démontage avec arbre creux (sauf T56, T63, T71, T75)
• Arbre creux avec moyeu de calage
• Bride de sortie
• Bras de réaction
• Kit de protection pour arbre creux
• Dispositif anti‑retour

Pièces détachées
La liste des pièces détachées est disponible dans le catalogue technique « HELICAL AND BEVEL HELICAL GEARBOXES ».

Outils & utilitaires
Gestionnaire de configuration 3D : configurateur en ligne pour générer les modèles CAD 3D du produit requis. Catalogues téléchargeables (EN/ES/FR et IT/EN/DE) disponibles pour les réducteurs hélicoïdaux et hélicoïdaux coniques.

Caractéristiques / Spécifications techniques

• Série : Série T
• Puissance (max) : 137,1 kW
• Plage de rapports : 8 ÷ 630
• Plage de couple (T2M) : 110 – 11 850 Nm
• Tailles disponibles : 56, 63, 71, 75, 90, 112, 140, 160, 180, 200, 225 (combinaisons à 2 et 3 étages selon spécification)
• Types d'entrée : arbre d'entrée saillant, attachement moteur (carter et joint), attachement moteur compact (exclus 56–63–75)
• Matériaux carter : aluminium (56–63–75), fonte mécanique (71–180), fonte à graphite sphéroïdal (200–225)
• Finition : peinture extérieure BLU RAL 5010 (sauf tailles en aluminium)
• Accessoires principaux : arbre de sortie standard, arbre creux, brides de sortie, bras de réaction, kits de protection, dispositifs anti‑retour
