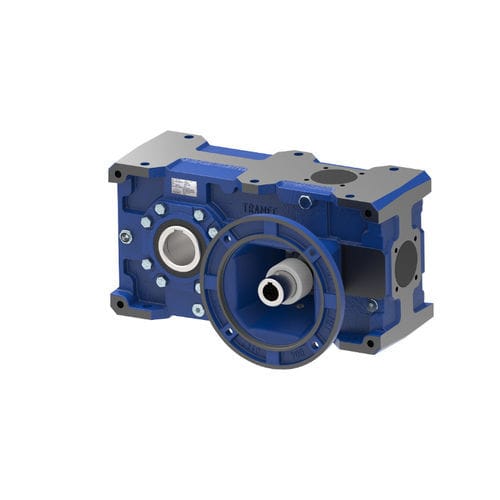

Réducteur à engrenage hélicoïdal Z

à arbres parallèlesà arbre pleinà arbre creux

Aperçu
Les réducteurs à arbres parallèles (série Z) sont conçus pour des applications industrielles moyennes à lourdes nécessitant une grande capacité aux charges radiales et axiales. Ils conviennent aux équipements lourds tels que agitateurs, concasseurs, extrudeuses plastiques, élévateurs à godets, moules, ventilateurs et machines similaires.

Séries
Série Z : disponibles en six grandeurs à un seul étage de réduction, six grandeurs à deux étages et six grandeurs à trois étages.

Détails produit

• Puissance : jusqu'à 270 kW
• Plage de réduction : 5 à 250
• Plage de couple (T2M) : 180 à 11 500 Nm

Entrées et construction
Deux options d'entrée : arbre d'entrée saillant ou accouplement moteur préconçu (cloche et accouplement). Matériaux du carter : fonte mécanique pour les tailles 71, 90, 112, 125, 140, 160, 180 ; fonte à graphite sphéroïdal pour les tailles 200 et 225. Des roulements coniques de qualité sur tous les arbres garantissent une longue durée de vie et une forte résistance aux charges radiales et axiales externes.

Accessoires

• Arbre de sortie
• Kit de montage/démontage pour arbre de sortie creux
• Arbre de sortie creux avec clavette/calettatore
• Flasque de sortie
• Bras de réaction (torque arm)
• Kit de protection pour arbre creux
• Dispositif anti‑retour

Pièces détachées et documentation
La liste des pièces de rechange et les détails sont disponibles dans le catalogue technique "HELICAL AND BEVEL HELICAL GEARBOXES".

Configuration et visuels
Gestionnaire de configuration 3D et outils de sélection dynamiques disponibles pour générer des modèles 3D CAO et choisir les paramètres dimensionnels et applicatifs. Les images de configuration (plages de couple et types d'entrée) sont fournies dans la section de configuration produit.

Caractéristiques techniques

• Série : série Z
• Puissance (max) : 270 kW
• Plage de réduction : 5 ÷ 250
• Plage de couple (T2M) : 180 ÷ 11 500 Nm
• Étages de réduction disponibles : un, deux, trois (chacun en six grandeurs)
• Types d'entrée : arbre d'entrée saillant ; accouplement moteur préconçu (cloche et accouplement)
• Matériaux du boîtier : fonte mécanique (tailles 71–180) ; fonte sphéroïdale (tailles 200–225)
• Roulements : roulements à rouleaux coniques sur tous les arbres pour une grande capacité de charge radiale et axiale
• Applications typiques : agitateurs, concasseurs, extrudeuses plastiques, élévateurs à godets, moules, ventilateurs, automatisation/packaging et autres usages industriels moyen‑lourds
• Accessoires disponibles : arbre de sortie ; kit montage/démontage (arbre de sortie creux) ; arbre de sortie creux avec calettatore ; flasque de sortie ; bras de réaction ; kit de protection arbre creux ; dispositif anti‑retour
