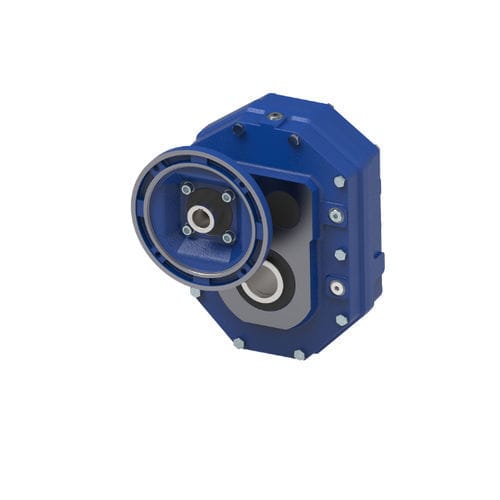

Réducteur à denture droite P

à engrenage hélicoïdalcoaxialà arbre creux

Présentation
Les réducteurs à arbre porté P series sont des groupes hélicoïdaux compacts conçus pour réduire l'encombrement tout en offrant une transmission efficace, adaptés à diverses applications industrielles. Conçus pour montage direct sur arbre ou couplage moteur à brides IEC, ils conviennent aux convoyeurs, mélangeurs, lignes d'emballage, etc.

Détails du produit

• Puissance jusqu'à 90,2 kW
• Plage de réduction : 5 à 63
• Plage de couple (T2M) : 170 – 4480 Nm
• Deux types d'entrée : arbre d'entrée saillant ou accouplement moteur compact pour moteurs électriques à bride IEC
• Carrosserie en fonte d'ingénierie, nervurée intérieurement et extérieurement ; chambre de lubrification unique pour améliorer le refroidissement et la lubrification des éléments internes
• Finition extérieure : peinture bleu RAL 5010
• Engrenages hélicoïdaux/rectilignes en 16CrNi4, 18NiCrMo5 ou 20MnCr5 (UNI EN 10084), trempés et cémentés
• Arbre de sortie creux standard en acier avec différents diamètres de perçage ; possibilité de monter une bride de sortie côté opposé à l'arbre d'entrée ; ancrage par tendeur ou bras de réaction ; possibilité d'installer un dispositif anti-retour
• Accessoires disponibles : kit montage/démontage arbre de sortie, arbre creux avec disque de serrage, bride de sortie, bras de réaction, kit de protection d'arbre creux, dispositif anti-retour
• Liste des pièces de rechange disponible dans le catalogue technique HELICAL AND BEVEL HELICAL GEARBOXES (couverture bleue)

Configuration
Deux configurations d'entrée sont présentées (arbre d'entrée saillant et accouplement moteur). Des schémas de configuration illustrent les plages de couple et les types d'entrée compatibles pour faciliter le choix.

Domaines d'application

• Automatisation et emballage
• Industrie pharmaceutique
• Agroalimentaire
• Marbre et travail du bois
• Agriculture et élevage
• Exploitation minière
• Applications marines
• Entraînements industriels généraux
• Chimie et plasturgie
• Systèmes de lavage auto
• Équipements de scène pour théâtres

Caractéristiques techniques

• Série : P series
• Puissance maxi : 90,2 kW
• Rapport de réduction : 5 ÷ 63
• Plage de couple (T2M) : 170 - 4480 Nm
• Types d'entrée : arbre d'entrée saillant ou accouplement moteur compact pour moteurs à bride IEC
• Matériau du carter : fonte d'ingénierie, nervurée intérieurement et extérieurement
• Matériau des roues : 16CrNi4 ou 18NiCrMo5 ou 20MnCr5 (UNI EN 10084), trempé et cémenté
• Finition : peinture extérieure bleu RAL 5010
• Sortie : arbre de sortie creux en acier (divers diamètres) ; bride de sortie, disque de serrage, bras de réaction et dispositif anti-retour en options
