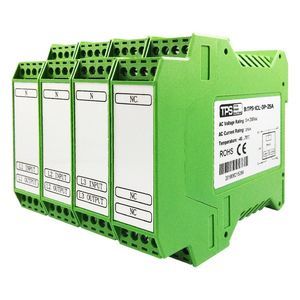

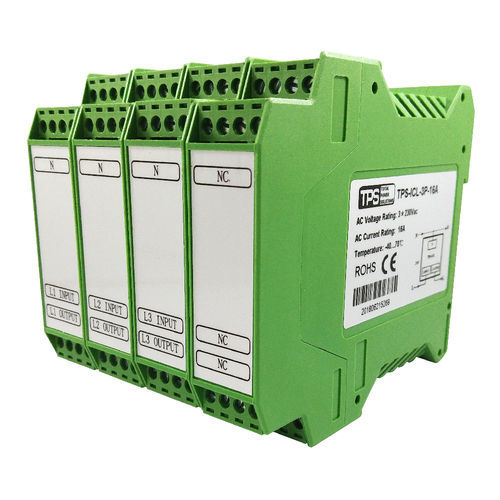

Dispositif différentiel à courant résiduel AC TPS-ICL-3P-16A

triphasésur rail DINcompact

Le TPS-ICL-3P-16A est un limiteur de courant d'appel triphasé monté sur rail DIN et conçu pour les systèmes industriels 400VAC. Il limite les pics d'appel pour protéger les fusibles et les disjoncteurs pendant le démarrage du moteur ou du transformateur et comporte un relais de dérivation intégré pour une perte de puissance minimale après le démarrage. Caractéristiques principales

• Protection triphasée 16A: Conçu pour les systèmes 400VAC ; limite les pics d'appel à 45A pendant 100-500 ms pour éviter le déclenchement intempestif des fusibles et permettre l'utilisation de disjoncteurs compacts à action rapide.
• Relais de dérivation intégré: La dérivation basée sur un relais assure une faible perte de puissance après le démarrage, supérieure aux solutions simples à thermistance NTC.
• Sécurité industrielle et conformité: Conforme aux directives CEM EN60950-1 et EN61000-6-2,3 ; certifié CE et RoHS.
• Installation sur rail DIN: Montage facile sur les rails TS 35 (TS 35/7,5 ou TS 35/15) avec bornes à vis pour le câblage industriel standard.
• Conception robuste: Boîtier en plastique UL V0 ; convient pour un fonctionnement jusqu'à 2000 m d'altitude et 10-95% HR (sans condensation) ; refroidi par convection.
• Haute fiabilité: MTBF ~300 000 heures pour des performances fiables dans le démarrage de moteurs, la protection de transformateurs et d'autres applications triphasées à charge inductive/capacitive.

Caractéristiques / spécifications techniques

• Nom du modèle : TPS-ICL-3P-16A
• Courant d'entrée (nominal) : 16A
• Limitation de l'appel de pointe : limite les pointes à 45A pour 100-500 ms
• Tension d'entrée : 207-253 Vac
• Dimensions (L×L×H) : 112 × 90 × 100 mm
• Montage : Rail Din TS 35/7,5 ou TS 35/15
• Taille des bornes à vis / câblage : AWG 13-11 (2,6-4,2 mm²) (texte) - AWG 24-AWG 16 (tableau)
• Type de suppresseur : relais bypass intégré
• Refroidissement : refroidissement par convection
• Température de fonctionnement : -40°C à +70°C (comme indiqué dans le texte du produit)
• Adaptation à l'altitude / à l'humidité : jusqu'à 2000 m d'altitude ; 10-95% RH sans condensation
• Certifications / Normes : EN60950-1, EN61000-6-2, EN61000-6-3, CE, RoHS
• MTBF : 300 000 heures
• Applications typiques : démarrage de moteur, protection de transformateur, charges inductives/capacitives triphasées
