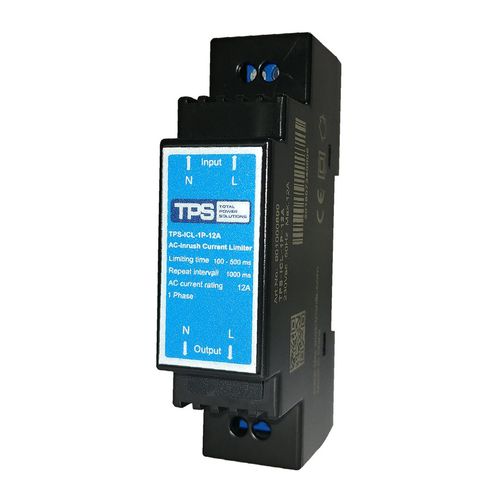

Dispositif différentiel à courant résiduel de courant TPS-ICL-1P-12A-SLIM

sur rail DIN

Le TPS-ICL-1P-12A-SLIM est un limiteur de courant d'appel AC monté sur rail DIN, conçu pour protéger les charges inductives et capacitives contre les courants de démarrage élevés. Avec un courant nominal AC de 12A et une tension d'entrée de 230VAC, il limite efficacement le courant d'appel de pointe à 45A pendant 100-500ms, empêchant le déclenchement involontaire des fusibles et permettant l'utilisation de disjoncteurs plus petits et plus rapides. Ce dispositif est doté d'un relais de dérivation intégré - et non d'une simple solution NTC - pour des performances fiables après le démarrage. Il prend en charge des fils de calibre 16-12 AWG (1,3-3,3 mm), fonctionne dans une plage de température de 40°C à 70°C avec refroidissement par convection, et est conforme aux normes de sécurité EN62368-1 et EN IEC 61000-3-2. Avec un design compact de 91x23x57,5mm (LxLxH), un poids léger de 175g et un MTBF de 300 000 heures, il est idéal pour des applications telles que les alimentations à découpage (SPS), la correction du facteur de puissance (PFC), la protection côté alimentation AC, les courants de redressement importants, la protection des ponts de diodes et la résistance série équivalente (ESR) initiale. Caractéristiques principales Limitation robuste du courant d'appel : Limite le courant de crête à 45 A pendant 100 à 500 ms, protégeant les fusibles et permettant des disjoncteurs plus petits et plus rapides. Relais de dérivation intégré : Assure un fonctionnement efficace après le démarrage, contrairement aux solutions NTC de base. Conception mince et légère : Dimensions compactes de 91x23x57,5 mm et poids de 175 g pour une intégration facile sur rail DIN dans les espaces restreints. Large compatibilité : Accepte des fils de 16 à 12 AWG (1,3 à 3,3 mm) et fonctionne entre 207 et 253 VCA, 47 et 63 Hz. Durable et fiable : MTBF de 300 000 heures, température de stockage de -40°C à 85°C et indice IP20 pour les environnements variés.
