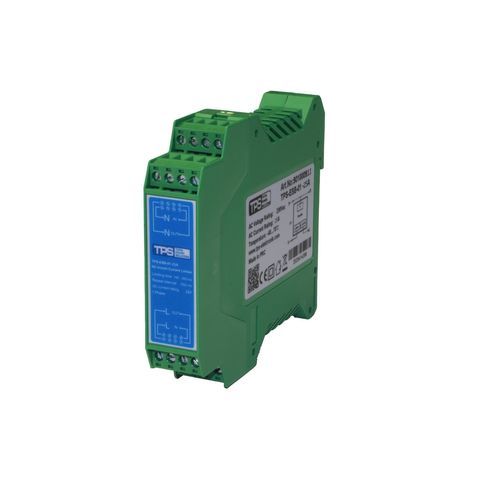

Dispositif différentiel à courant résiduel de courant TPS-ESB-01-25A

ACmonophasécompact

Le TPS-ESB-01-25A est un limitateur de courant d'appel AC actif 25 A conçu pour des installations industrielles monophasées 230 VAC. Il assure une suppression contrôlée des courants de démarrage grâce à un circuit de limitation basé sur un CI et un relais de bypass intégré, supprimant la dissipation continue après la phase d'appel. L'appareil est optimisé pour un montage sur rail DIN et une intégration simple dans les tableaux de commande nécessitant une protection contre les courants d'appel excessifs.

Points clés

• Courant nominal 25 A adapté aux conditions de démarrage exigeantes.
• Limitation électronique avancée basée sur CI avec relais de bypass intégré pour une meilleure efficacité et durée de vie comparé aux thermistances NTC.
• Réduction des pics d'appel jusqu'à 45 A pendant environ 100–500 ms pour protéger les composants en aval et éviter les déclenchements intempestifs.
• Format compact pour montage sur rail DIN TS 35/7.5 ou TS 35/15.
• Bornes à vis robustes acceptant des conducteurs AWG13–AWG11 (2,6–4,2 mm²).
• Large plage de fonctionnement : -40 °C à 70 °C, jusqu'à 95% HR sans condensation, altitude jusqu'à 2000 m.
• Conformités et certifications mentionnées : EN60950-1, EN61000-6-2, EN61000-6-3 ; marquage CE, RoHS ; références supplémentaires (UL, WEEE, UKCA) dans la documentation.

Caractéristiques / spécifications techniques

• Modèle : TPS-ESB-01-25A
• Courant d'entrée nominal : 25 A
• Tension d'entrée : 207–253 VAC (monophasé, nominal 230 VAC)
• Clamping du pic d'appel : jusqu'à 45 A (pic)
• Durée de limitation : environ 100–500 ms
• Dimensions (L × l × H) : 112 × 22,5 × 100 mm
• Montage : rail DIN TS 35/7.5 ou TS 35/15
• Taille des bornes à vis : AWG13–AWG11 (2,6–4,2 mm²) — la fiche produit liste également AWG24–AWG16 (références incohérentes)
• Type d'atténuateur / sortie : relais de bypass intégré
• Tolérance opérationnelle : conçu pour fonctionner de -40 °C à 70 °C (la page indique 40 °C à 70 °C ; confirmer la limite inférieure si nécessaire), jusqu'à 95% HR sans condensation, altitude jusqu'à 2000 m
• Boîtier / protection : boîtier compact pour rail DIN, IP20
• Applications typiques : gros moteurs, transformateurs d'isolement, charges capacitives et autres charges à fort courant d'appel
• Notes réglementaires : EN60950-1, EN61000-6-2, EN61000-6-3 ; marquage CE ; RoHS ; références supplémentaires (UL, WEEE, UKCA) dans la documentation
