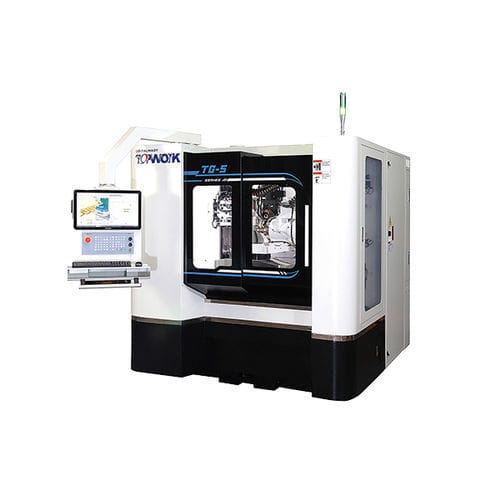

Rectifieuse d'outil TG-5

CNC5 axesde précision

L'affûteuse d'outils TG-5 CNC est flexible, précise et économique. Sa rentabilité grâce au contrôleur NUM Flexium+ 68 de renommée mondiale et au logiciel NUMROTOplus® offre des fonctions polyvalentes, par exemple d'excellentes conceptions d'outils, la simulation 3D et le contrôle des collisions. la conception de mouvements simultanés sur 5 axes permet d'atteindre une précision de 0,1 μm et de gérer efficacement divers types de problèmes techniques de rectification en cours de fonctionnement. C'est la meilleure solution pour répondre à vos besoins et réaliser un système de production intelligent à l'ère de l'industrie 4.0. Caractéristiques Structure TG-5 1. La broche entraînée par courroie est de type BBT30 ou HSK-50C en option pour améliorer la précision et la rigidité de la bride de la meule. 2. La broche intégrée est de type HSK-50C avec une grande précision et un minimum de vibrations (en option). 3. L'axe A de la broche de la tête de travail (cône interne BT50) est entraîné par des engrenages à vis sans fin. 4. En option, le moteur d'entraînement direct de la tête de travail de l'axe A avec cône interne BT50. 5. En option, broche intégrée HSK-50E et système d'échange automatique des meules avec 2 jeux de meules à échanger ; chaque groupe de 3 meules ayant un diamètre maximal de Ø150 mm et la position la plus longue de la meule de 200 mm. 6. le palpeur d'outil 3D et le palpeur de meule détectent automatiquement les changements et effectuent des corrections pour améliorer la précision de l'usinage. 7. Chargeur robotisé FANUC LR Mate 200iD en option pour répondre aux besoins de la production automatisée. 8. Le bac de stockage optionnel dans un espace séparé peut accueillir 4 jeux de pièces d'un diamètre de Ø3-16 mm. Broche de meule Broche entraînée par courroie Le type de broche est BBT30 Type économique Faible coût d'entretien Tête de travail à axe A Entraînement par vis sans fin Le cône de la tête de travail est BT50. Composé d'une vis sans fin et d'un engrenage à vis sans fin
