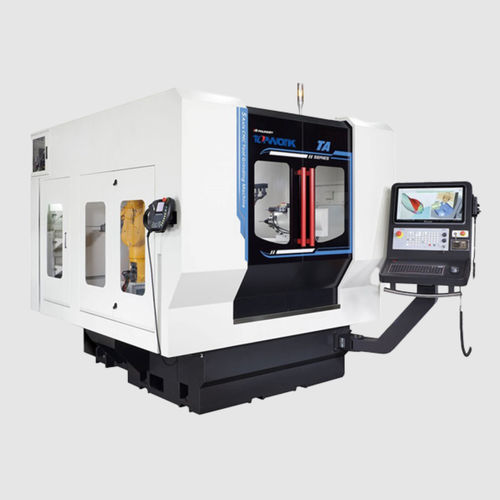

Rectifieuse d'outil TA-5

pour cônes d'emmanchementhorizontaleCNC

La rectifieuse d'outils TA-5 CNC présente une conception structurelle très rigide et est destinée à la rectification de matériaux en acier rapide et en carbure de taille moyenne et grande, en particulier pour les applications dans les domaines de l'aérospatiale et de l'automobile. Elle est largement utilisée pour les outils standard, les outils spéciaux, le réaffûtage, l'affûtage par lots et l'affûtage par lots mixtes, etc. La broche à haute puissance de sortie et l'opération sans personnel, tout en maintenant la stabilité et la précision pendant le processus d'affûtage. Caractéristiques Structure TA-5 1. Structure horizontale à haute rigidité. 2. Broche intégrée HSK-50E. 3. palpeur d'outil 3D/palpeur de meule, détecte automatiquement les changements pour améliorer la précision de l'usinage. 4. Le cône de la broche de l'axe A est BT50, entraîné par un moteur à entraînement direct. 5. Broche intégrée HSK-50E et système d'échange automatique de meules avec 4 jeux de meules pour l'échange ; chaque groupe de 3 meules avec un diamètre maximum de Ø150 mm et la position la plus longue de la meule de 200 mm. 6. Chargeur robotisé suisse STAUBLI TX2-60 en option avec un haut degré de liberté et de flexibilité. 7. Le bac de stockage interne de la machine optionnelle peut accueillir 4 pièces d'un diamètre de Ø3 à 16 mm. Broche de meule Broche intégrée Le type de broche est HSK-50E Haute rigidité Haute précision Puissance et couple élevés Faible vibration Changeur de meules La TA-5 est équipée de 4 jeux de meules, avec jusqu'à 3 meules par jeu. Le type de broche est HSK-50E. Pour changer les meules d'ébauche, de finition et de polissage, choisissez l'huile de coupe et l'équipement de filtrage appropriés pour le meulage de différents matériaux, tels que l'acier au tungstène, l'acier rapide et l'acier inoxydable. Tête de travail à axe A Moteur à entraînement direct Le cône de la tête de travail est BT50. La concentricité est de l'ordre de 2 um.
