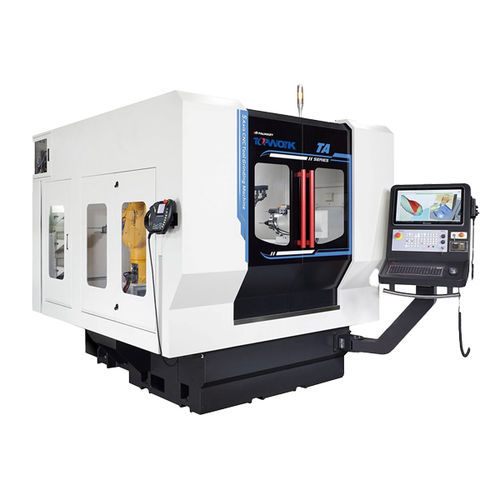

Rectifieuse d'outil TA-5 PLUS
pour pièce de grande dimensionCNCmoyen format

Rectifieuse d'outil - TA-5 PLUS - Topwork Industry Co., Ltd. - pour pièce de grande dimension / CNC / moyen format
Rectifieuse d'outil - TA-5 PLUS - Topwork Industry Co., Ltd. - pour pièce de grande dimension / CNC / moyen format
Rectifieuse d'outil - TA-5 PLUS - Topwork Industry Co., Ltd. - pour pièce de grande dimension / CNC / moyen format - image - 2
Rectifieuse d'outil - TA-5 PLUS - Topwork Industry Co., Ltd. - pour pièce de grande dimension / CNC / moyen format - image - 3
Rectifieuse d'outil - TA-5 PLUS - Topwork Industry Co., Ltd. - pour pièce de grande dimension / CNC / moyen format - image - 4
Rectifieuse d'outil - TA-5 PLUS - Topwork Industry Co., Ltd. - pour pièce de grande dimension / CNC / moyen format - image - 5
Rectifieuse d'outil - TA-5 PLUS - Topwork Industry Co., Ltd. - pour pièce de grande dimension / CNC / moyen format - image - 6
Ajouter à mes favoris
Ajouter au comparateur

Vous voulez acheter directement ?
Rendez-vous sur notre Shop.

Caractéristiques

Applications
d'outil, pour pièce de grande dimension
Type de commande
CNC
Caractéristiques
moyen format
Autres caractéristiques
de précision
Vitesse de broche

10 000 rpm
(62 832 rad.min-1)

Puissance

24 kW
(32,63 hp)

Course X

480 mm
(18,9 in)

Course Y

410 mm
(16,14 in)

Vitesse

15 m/min

Poids de la machine

7 500 kg
(16 534,67 lb)

Description

Structure à haute rigidité avec un moteur de broche puissant, idéal pour les composants de diamètre moyen à grand. Axe U synchrone pour une précision accrue - optimisé pour les outils de perçage longs et les systèmes d'automatisation. Équipée d'un changeur automatique de meules à 3 paquets (jusqu'à 9 meules au total), permettant la rectification d'outils, la finition et le polissage en un seul cycle Caractéristiques Changeur automatique de meules Le TA-5 PLUS est équipé d'un ensemble de 3 meules et d'un distributeur de liquide de refroidissement. Chaque paquet contient jusqu'à 3 meules par jeu. Il change automatiquement de paquet de meules en fonction des procédures de traitement pour effectuer le meulage grossier, le meulage de finition et le meulage de polissage en même temps. Le dispositif de pulvérisation d'huile comprend deux zones distinctes ; il s'agit d'une nouvelle conception pour la zone de meulage et la zone d'outillage. Il permet de refroidir la température de la meule pendant le meulage. Siège à support en V Le support de l'axe U est synchronisé avec la position de meulage. Il peut supprimer le problème de sortie des pièces longues pendant le meulage ; il peut également définir la position de fixation du support. Le support de la pièce à usiner ajoute une nouvelle conception d'enfoncement pour assurer la stabilité de l'arête de coupe de la pièce à usiner longue.
