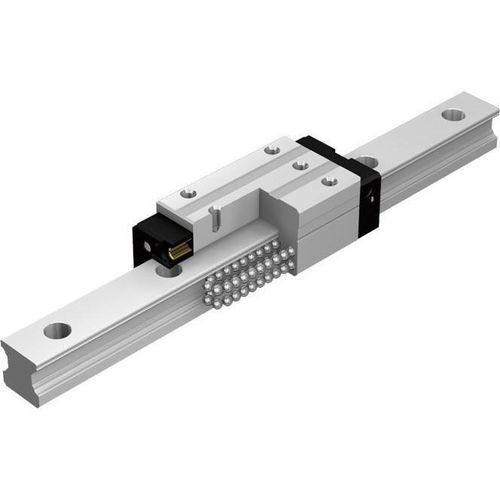

Guide linéaire à billes HDR series

30 mm25 mm55 mm

Aperçu
Le modèle HDR est un guide LM à billes complètes conçu pour des tables mono-axe compactes et légères utilisant un seul rail LM. Il offre une rigidité élevée dans la direction de roulement, une grande précision et une capacité de charge égale dans les 4 directions. Tailles disponibles : 15, 20, 25, 30, 35, 45, 55, 65.

Mots-clés

• Bride
• Guide LM bloc long
• Vis montées par le haut et par le bas
• Vis montées par le haut
• Bloc court (Guide LM)

Types / Plages de charge typiques et tailles

• Modèle HDR-SC — Charge dynamique de base (kN) : 7,07 à 38,3 ; Charge statique de base (kN) : 8,43 à 43,2. Tailles : 15, 20, 25, 30, 35.
• Modèle HDR-C — Charge dynamique de base (kN) : 10,9 à 195 ; Charge statique de base (kN) : 15,7 à 228. Tailles : 15, 20, 25, 30, 35, 45, 55, 65.
• Modèle HDR-LC — Charge dynamique de base (kN) : 13,7 à 249 ; Charge statique de base (kN) : 21,7 à 323. Tailles : 15, 20, 25, 30, 35, 45, 55, 65.
• Modèle HDR-SR — Charge dynamique de base (kN) : 15,3 ; Charge statique de base (kN) : 19. Taille : 20.
• Modèle HDR-R — Charge dynamique de base (kN) : 10,9 à 195 ; Charge statique de base (kN) : 15,7 à 228. Tailles : 15, 20, 25, 30, 35, 45, 55, 65.
• Modèle HDR-LR — Charge dynamique de base (kN) : 13,7 à 249 ; Charge statique de base (kN) : 21,7 à 323. Tailles : 15, 20, 25, 30, 35, 45, 55, 65.
• Modèle HDR-SV — Charge dynamique de base (kN) : 7,07 à 38,3 ; Charge statique de base (kN) : 8,43 à 43,2. Tailles : 15, 25, 30, 35.
• Modèle HDR-V — Charge dynamique de base (kN) : 10,9 à 135 ; Charge statique de base (kN) : 15,7 à 170. Tailles : 15, 25, 30, 35, 45, 55.
• Modèle HDR-LV — Charge dynamique de base (kN) : 13,7 à 161 ; Charge statique de base (kN) : 21,7 à 219. Tailles : 15, 20, 30, 35, 45, 55.
• Modèle HDR-UV — Charge dynamique de base (kN) : 12,8 à 18,9 ; Charge statique de base (kN) : 14,8 à 21,3. Tailles : 20, 25.
• Modèle HDR-UW — Charge dynamique de base (kN) : 18,7 à 27,6 ; Charge statique de base (kN) : 25,3 à 36,4. Tailles : 20, 25.
• Modèle HDR-US — Charge dynamique de base (kN) : 12,8 à 18,9 ; Charge statique de base (kN) : 14,8 à 21,3. Tailles : 20, 25.
• Modèle HDR-UT — Charge dynamique de base (kN) : 18,7 à 27,6 ; Charge statique de base (kN) : 25,3 à 36,4. Tailles : 20, 25.
• Modèle HDR-GK — Blocs LM et rails LM vendus séparément. Tailles : 15, 20, 25, 30, 35, 45.

Caractéristiques — Adapté aux applications sur rail unique
Le HDR présente une géométrie de voie rigide et des variantes à contact dos-à-dos qui assurent une grande rigidité en direction de roulement et une résistance au basculement, permettant des conceptions de tables mono-rail compactes.

Applications idéales

• Tables mono-axe nécessitant compacité et faible masse
• Tables conçues avec un seul guide LM par axe

Surface du rail LM protégée contre les corps étrangers
Les voies de roulement à billes du HDR sont situées sur les côtés du rail LM, limitant l'exposition aux contaminants. Des capots de protection peuvent être installés pour améliorer la protection contre les copeaux et débris.

Applications où des corps étrangers peuvent adhérer à la surface du rail LM

• Machines à travailler le bois produisant des copeaux
• Machines de fabrication de pneumatiques où du caoutchouc peut adhérer aux rails
• Machines de moulage par résine où de la résine peut contaminer les rails

Structure du HDR
Les voies de roulement contactent les billes à un angle de 45°, offrant une résistance au basculement en direction de roulement. Les agencements de contact (DB/dos-à-dos et autres) soutiennent pleinement les billes même sous moments appliqués, fournissant une rigidité élevée et une capacité de charge égale dans les 4 directions pour une utilisation dans n'importe quelle orientation.

Dimensions conformes aux normes mondiales
Les dimensions du modèle HDR sont conformes à ISO 12090-1:2011 pour la plupart des types ; certaines variantes US/UT et UV/UW diffèrent des dimensions ISO.

Blocs LM et rails LM vendus séparément
Les blocs LM et les rails LM sont interchangeables et vendus séparément s'ils partagent le même numéro de modèle.

Schéma dimensionnel / Tableau des dimensions (aperçu)
Des dessins détaillés et tableaux de dimensions (unités : mm) sont fournis par variante, incluant dimensions externes, dimensions des blocs LM, informations sur les trous pilotes, dimensions des rails LM, charges de base et moments statiques admissibles pour configurations monoplaque et double plaque.

Longueurs standard et longueurs maximales des rails LM (tableau)
Model No. | HDR15 | HDR20 | HDR25 | HDR30 | HDR35 | HDR45 | HDR55 | HDR65
Longueurs standard des rails LM (L_O) exemples de lignes :
160 | 160 | 220 | 280 | 280 | 570 | 780 | 1270
220 | 220 | 280 | 360 | 360 | 675 | 900 | 1570
280 | 280 | 340 | 440 | 440 | 780 | 1020 | 2020
340 | 340 | 400 | 520 | 520 | 885 | 1140 | 2620
400 | 400 | 460 | 600 | 600 | 990 | 1260 | -
460 | 460 | 520 | 680 | 680 | 1095 | 1380 | -
520 | 520 | 580 | 760 | 760 | 1200 | 1500 | -
580 | 580 | 640 | 840 | 840 | 1305 | 1620 | -
640 | 640 | 700 | 920 | 920 | 1410 | 1740 | -
700 | 700 | 760 | 1000 | 1000 | 1515 | 1860 | -
760 | 760 | 820 | 1080 | 1080 | 1620 | 1980 | -
... (le tableau continue avec la progression complète des longueurs standard par modèle)
Pas standard : HDR15/20/25 = 60 mm ; HDR30/35 = 80 mm ; HDR45 = 105 mm ; HDR55 = 120 mm ; HDR65 = 150 mm.
Dimension G, g (jeu recommandé) : HDR15–25 : 20 mm ; HDR45 : 22,5 mm ; HDR55 : 30 mm ; HDR65 : 35 mm.
Exemples de longueur max : de nombreuses tailles supportent jusqu'à 3000 mm ; certains types HDR55/65 indiquent des longueurs max. jusqu'à env. 3060–3090 mm selon la taille. Vérifier les tableaux dimensionnels par modèle pour les valeurs exactes.

Remarques sur la commande et les tableaux dimensionnels
Les remarques précisent les différences de moments statiques admissibles pour 1 bloc vs 2 blocs, le codage des numéros de modèle, les unités de commande et des configurations d'exemple. Le nombre d'articles par set varie selon le type de guide LM.

Spécifications / Données techniques

• Brand: THK
• Série / famille de modèles : HDR
• Type de produit : Guide LM à billes complètes
• Application adaptée : Tables mono-axe / rail unique
• Propriétés clés : Rigidité élevée (direction de roulement), précision élevée, charge égale 4 directions
• Position des voies : Voies à billes sur les côtés du rail LM (protégées contre la contamination)
• Angle de contact : Contact des voies à 45° (résistant au basculement)
• Structures de contact : DB (dos-à-dos) et autres selon variante
• Normes : Conforme à ISO 12090-1:2011 pour de nombreux types (exceptions : US/UT et UV/UW)
• Tailles disponibles : 15, 20, 25, 30, 35, 45, 55, 65 (varie selon variante)
• Rails LM : Longueurs standard listées par modèle ; longueur maximale généralement jusqu'à 3000 mm pour de nombreuses variantes (tableau par modèle requis pour valeurs exactes)
• Blocs LM et rails : Vendus séparément et interchangeables au sein d'un même numéro de modèle
• Plages typiques de charges dynamiques / statiques de base : voir les listings par modèle ci-dessus
