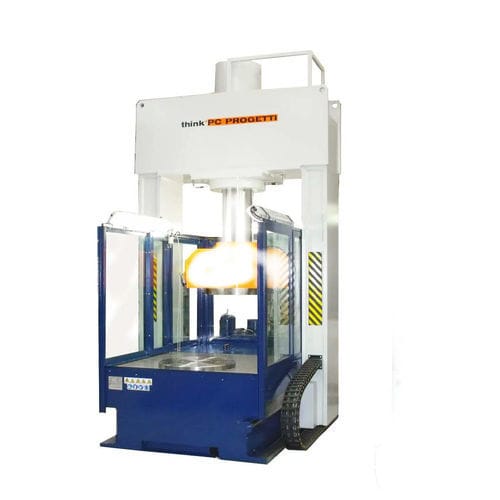

Banc d'essai vertical BV-PMC/650

de pressionde fuiteautomatique

PONT MOBILE. SERRAGE PROPORTIONNEL Banc d'essai vertical avec pince de pressage contrôlée ; la force de pressage est automatiquement contrôlée en fonction de la pression de l'eau à l'intérieur des vannes, et la charge résultante est réduite au minimum. Le pont supérieur mobile permet le chargement vertical des soupapes et la possibilité d'avoir deux postes de travail ; pendant que le premier travaille, le second peut être préparé pour les soupapes suivantes. Le sous-sol contient un réservoir d'eau et un réservoir d'eau externe peut être ajouté en option. L'utilisation d'un château ouvert comme structure de réaction latérale supérieure permet à l'utilisateur d'effectuer des inspections visuelles des sièges de soupapes pendant le test. La plate-forme dispose d'une protection en verre blindé sur trois côtés, conformément à la norme EN1063. Le côté avant peut être fermé par une porte coulissante horizontale mobile (en option). La crociera supérieure est équipée d'une connexion rapide (photo 2) pour le plateau d'étanchéité, et un outil de montage est également inclus (photo 1). La plate-forme est contrôlée par un skid de pressurisation SKA-100 FORCE DE RÉACTION (VOIR LE TABLEAU DES LIMITES DE TRAVAIL) : 650TON (10% de serrage minimum) (Voir le tableau des limites de travail) BASSINS DE TRAVAIL : 1(2 sur demande) DIMENSIONS ADMISES : DN700/DN2000PN16/PN64 LONGUEUR MAXI : 1250mm LONGUEUR MIN : 200mm DISTANCE INTERIEURE DES COLONNES : 1600mm Hauteur de chargement : 1000mm COURSE DU PONT : 1300mm VAISSEAU D'EAU DU SOUS-SOL : 220 Litres (uniquement pour l'eau déversée et non pour le stockage) TERMINAISONS AUTORISÉES : RF, RJ STYLE DE SERRAGE : Type 1 - Serrage par presse proportionnelle CONTRÔLE DE LA FORCE DE CLAMPAGE : Automatique dans un intervalle de 10 à 100%, proportionnel à la pression hydrostatique à l'intérieur de la vanne testée. DIMENSIONS : 2350(L) x 2900(P) x 4240(H)
