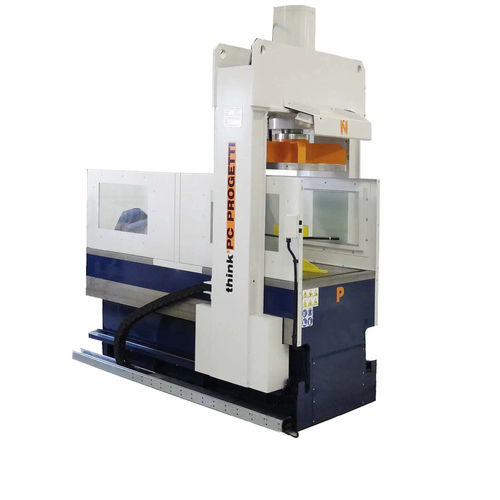

Banc d'essai de pression BV-PMC/100-2P

de fuiteautomatiquecontrôlable par PC

PONT MOBILE À DOUBLE CHARGEMENT SERRAGE PROPORTIONNEL DE LA PRESSE Banc d'essai vertical avec pince de pressage contrôlée ; la force de pressage est contrôlée automatiquement en fonction de la pression de l'eau à l'intérieur des soupapes, et la charge résultante est réduite au minimum. Le pont supérieur mobile permet le chargement vertical des soupapes et la possibilité d'avoir un double poste de travail ; pendant que le premier travaille, le second peut être préparé pour d'autres soupapes. Le sous-sol contient un réservoir d'eau et un réservoir d'eau externe peut être ajouté en option. L'utilisation d'un château ouvert comme structure de réaction latérale supérieure permet à l'utilisateur d'effectuer des inspections visuelles des sièges de vannes pendant le test. L'appareil est contrôlé par le skid de pressurisation SKA-100 FORCE DE RÉACTION : 100 TONNES (10% de serrage minimum) (Voir le tableau des limites de travail) POSTES DE TRAVAIL : 2 LONGUEUR DE VANNE MAX : 650 mm LONGUEUR DE VANNES MIN : 150 mm Distance intérieure entre les colonnes : 800 mm HAUTEUR DE CHARGE : 750 mm COURSE DU PONT : 900 mm VAISSEAU D'EAU DU SOUS-SOL : 220 Litres TERMINAISONS AUTORISÉES : BW, SW, RF, RJ STYLE DE SERRAGE : Type 1 - Serrage proportionnel à la presse CONTRÔLE DE LA FORCE DE SERRAGE : Automatique dans un intervalle de 10 à 100 %, proportionnel à la pression hydrostatique à l'intérieur de la vanne testée DIMENSIONS (MECH) : 1360 (L) x 2842 (P) x 2770 (H) mm
