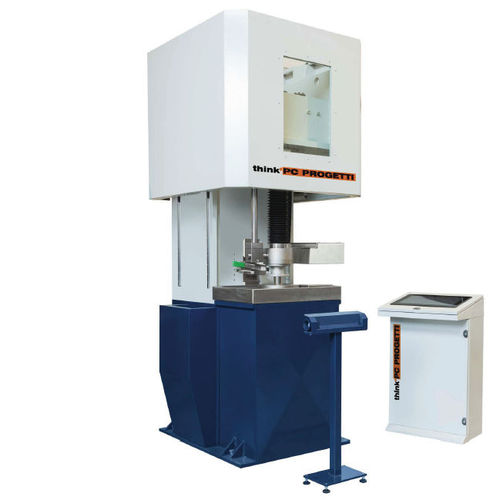

Banc d'essai de pression BV-CCV/20P
de fuiteautomatiquecontrôlé par PLC

banc d'essai de pression
banc d'essai de pression
banc d'essai de pression
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de test
de pression, de fuite
Mode de fonctionnement
automatique, contrôlé par PLC, contrôlable par PC
Produit testé
pour vanne
Secteur
industriel
Technologie
mécanique, hydraulique, à pression différentielle
Configuration
vertical

Description

SERRAGE COMBINÉ : JOINT RADIAL INTERNE + PRESSAGE PROPORTIONNEL ET ACTIONNEUR DE VANNE AUTOMATIQUE Banc d'essai vertical entièrement automatique avec pince de pressage contrôlée ; la force de pressage est automatiquement contrôlée en fonction de la pression de l'eau à l'intérieur des vannes, et la charge résultante est réduite au minimum. Il est équipé d'un actionneur hydraulique à 90° qui permet à la vanne de se déplacer selon une séquence de test. Le système de détection des fuites par chute de pression différentielle à haute résolution est utilisé pour mesurer les taux de fuite conformément à la norme DIN 12266-1 pour les fuites de gaz. Une plaque de chargement mobile facilite les opérations de chargement. Une protection verticale mobile assure la sécurité des opérateurs en cas d'éclatement des joints. Un automate électronique contrôle toutes les opérations de test, et l'opérateur dispose d'un écran tactile LCD pour configurer les séquences de test. FORCE DE RÉACTION : 20 TON (10% de serrage minimum) (voir tableau des limites de travail) LONGUEUR DE VANNE MAX : 505 mm LONGUEUR DE VANNE MIN : 30 mm HAUTEUR DE CHARGE : 900 mm VAISSEAU D'EAU : Extérieur 220 Litres TERMINAISONS AUTORISÉES : BW, SW, RF, RJ STYLE DE CLAMPAGE : Type 3 - Combiné CONTRÔLE DE LA FORCE DE CLAMPAGE : Automatique dans un intervalle de 10 à 100%, proportionnel à la pression hydrostatique à l'intérieur de la vanne testée. Gain régulateur contrôlé par l'opérateur. ESSAI HYDRAULIQUE : H2O avec 5% d'huile, 3-40bar (200bar, 650bar, en option) ESSAI PNEUMATIQUE : 0,5 - 6 bar ALIMENTATION PNEUMATIQUE : 6.5 bar @ 1100 Nl/min - Air sec non lubrifié ALIMENTATION ÉLECTRIQUE : 3PH + T, 400V@50Hz, 5KW DIMENSIONS (MECH) : 1550(L) x 1050(P) x 2250(H)

---

Catalogues

BV-CCV/20P
BV-CCV/20P
2 Pages
