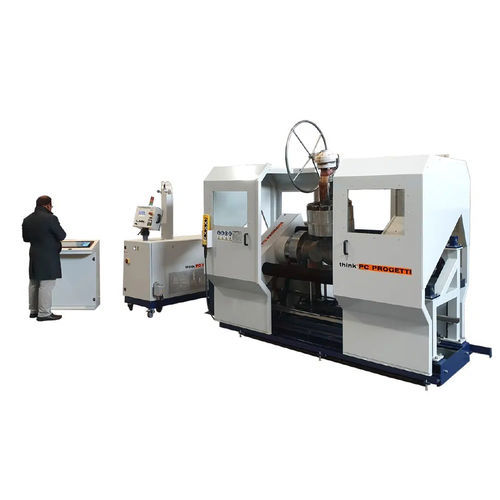

Banc d'essai de pression BO30-2CV/150SH

de fuitecontrôlé par PLCpour soupape

Banc d'essai horizontal avec un système de serrage combiné : joint radial interne et dispositif de serrage à la presse. Le pont de réaction mobile est déplacé par deux colonnes vissées qui garantissent l'absence totale de forces externes sur le corps de la vanne et un cylindre hydraulique effectue un serrage proportionnel avec ou sans contrôle proportionnel. Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues. Un réservoir d'eau est installé dans le socle pour les procédures d'essai. L'appareil est contrôlé par le skid de pressurisation SKA-100 FORCE DE RÉACTION : 150 TONNES Longueur maximale de la vanne : 1000 mm LONGUEUR MIN DE LA VALVE : 0 mm DÉCOUVERTURE DES COLONNES : 700 mm Hauteur des axes d'écoulement : 950 mm VAISSEAU D'EAU DU SOUS-SOL : 150 Litres TERMINAISONS AUTORISÉES : BW, SW, RF, RJ STYLE DE CLAMPAGE : Type 3 - Combiné DIMENSIONS (MECH) : 3055 (L) x 1425 (P) x 2040 (H)
